Isolierglas bezeichnet ein Mehrscheiben-Isolierglas, das eine komplexe und funktionelle Verglasungseinheit. Es besteht aus mindestens zwei Glasscheiben, die durch einen hermetisch abgeschlossenen Scheibenzwischenraum (SZR, auch LZR – genannt), getrennt sind und nur durch den Randverbund zusammen werden werden. Die Isolierverglasung wird in vor allem in Fenstern und Türen eingesetzt. Je nach statischen Erfordernissen können für die Scheiben Floatglas, teilvorgespanntes Glas (TVG)und Einscheibensicherheitsglas (ESG) bzw. Verbundsicherheitsgläser (VSG) zum Einsatz kommen. Über hinaus hinaus unterscheidet man nach der Zahl der Glasscheiben zwischen 2-fach und 3-fach Isolierverglasungen. Im Hinblick auf die Anforderungen der Energiesparverordnung (EnEV) nimmt Sie Eine immer höhere Stelle ein.

mit verschiedenen Austauschgläsern möglich.

z.B.

  • Weissglas/Optiwhite
  • Farbglas
  • Satiniertem/mattiertem Glas
  • Guss- und Ornamentgläsern
  • Drahtgläsern
  • Leuchtglas
  • Einscheibensicherheitsglas (ESG) mit und ohne Heat-Soak Test
  • Teilvorgespanntem Glas (TVG)
  • Verbundsicherheitsglas (VSG)
  • Verbundsicherheitsglas (VSG aus ESG)
  • Verbundsicherheitsglas (VSG aus TVG)
  • VSG mit Schallschutzfolien



 Funktionsisolierglas:

  • Stufenisolierglas mit oder ohne UV Randverbund
  • Dachverglasungen
  • Terrassenverglasungen
  • absturzsichernde Verglasungen
  • Ganzglasecken
  • Alarmisolierglas  mit Spinne
  • Isolierglas mit VSG Farbfolien
  • Isolierglas mit Katzenklappen
  • Isolierglas mit innenliegenden Sprossen
  • Glaspaneele
  • gebogenes Isolierglas
  • Brandschutzglasisolierglas
  • Isolierglas beheizbar E-Glas
  • Isolierglas mit innenliegenden Jalousien im SZR

VERWENDUNGSBEISPIELE



Einsatzbereiche:



Fenster, Türen, Wintergärten, Dachverglasung, Fassaden, Haustüren, Panzerverglasungen, Brandschutzverglasung, Gewächshäuser, Airports,



Isolierglas

EIGENSCHAFTEN

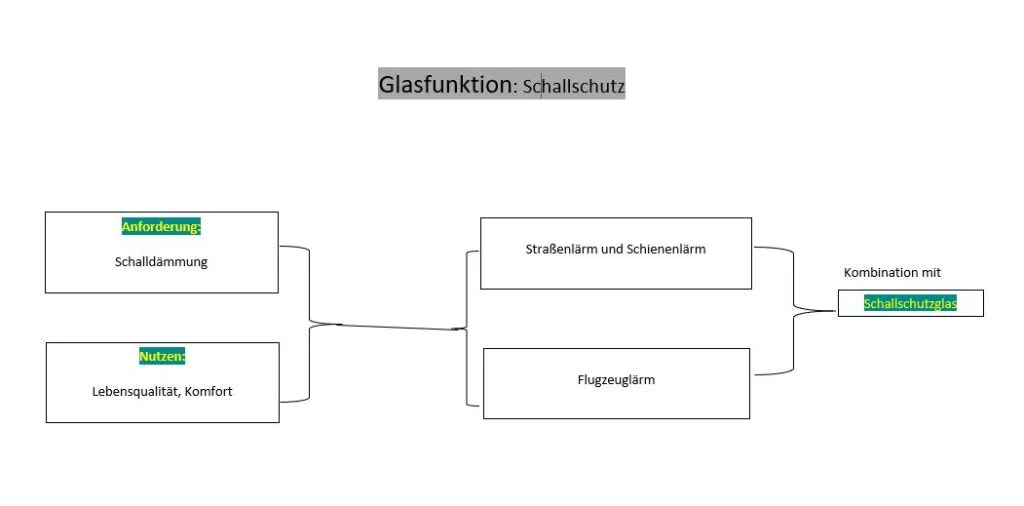

War Schallschutzglas?

Es handelt sich um eine besondere Art des Isolierglases. Lärmschutzglas wird für die Dämmung vom Lärm gebraucht. Dieses Glas reduziert in den Gebäuden den Geräuschpegel im ganzen Haus.Schallschutzglas kann als Einzel- wie auch als Isolierglas werden. Durch die “Aufbauten wird hier die Übertragung von Schallwellen” oder auch vermieden. Dazu werden spezielle Aufbauten labortechnisch geprüft – dabei wird ein dB Wert (genannt Schallpegel) ermittelt. In der Regel werden immer asymetrische Aufbauten im Bereich Isolierglas geprüft. Hier sind die Glasstärken zwingend festgelegt und können nur in Austausch gleicher Dicke oder gleichen Typs werden. Der Scheibenzwischenraum ist auch labortechnisch festgelegt- kann aber in größere Abstände abgeändert werden. Ein breiterer Scheibenzwischenraum kann den Schalldämmwert Rwp verbessern, ist aber nur in Anlehnung an den geprüften Aufbaudokumentierbar.

Für die Schalldämmung im eingebauten Zustand sind wir über den Einfluss des Rahmens und die Einbausituation von entscheidender Bedeutung.

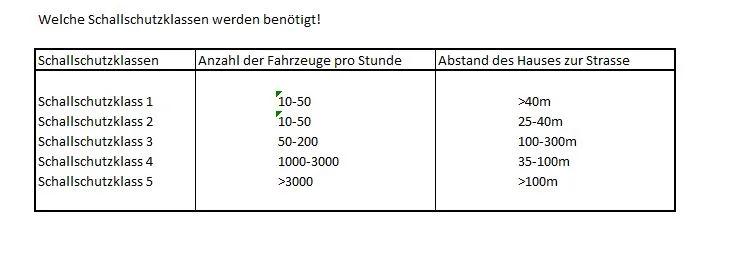

Wo wird Schallschutzglas benötigt!

Lärm ist seit jeher ein Stressfaktor. Er kann nicht nur die Lebensqualität mindern, sondern sogar die physische und physische Gesundheit negativ beeinflussen. An besonders lärmbelasteten Orten sollten sich Fenstermodelle mit Schallschutzglas installiert werden. Diese Verbesserung des Wohnkomforts deutlich.

Hauptsächlich wird das Glas in Fenster eingebaut in Wohnungen oder Büroräumen bei lauter Lärmpegel von außen oder aus den Gebäudeinneren austreten kann. Außerdem bieten Schallschutzschutzgläser in Verbindung mit beschichteten ausgeschriebenen gläsernen Wärmedämmeigenschaften.



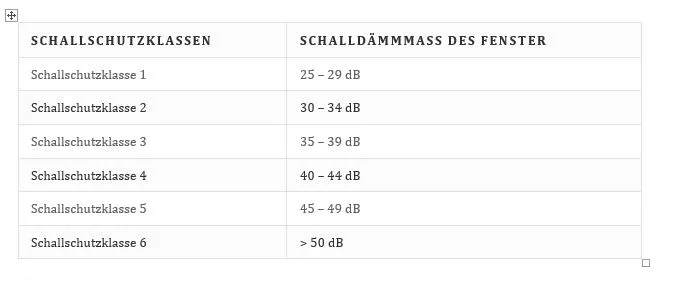

Was ist laut?

Lärm ist subjektiv und damit nicht messbar. Was für den einen laut ist, muss nicht  gleich für alle gelten. Die Lautstärke eines Geräusches lässt sich selbst sehr wohl in einer objektiven physikalischen Größe beschreiben: der Schalldruckpegel, gemessen in Dezibel (dB). Eine krasse befahrene Straße kann man und 70 bis 80 dB messen, Industrieanlagen können ein sogar Schallpegel von über 100 dB verursachen. Bei derartigen Geräuschkulissen sollten sie unbedingt Maßnahmen zur Schalldämmung ergreifen. Das Phänomen “Lärm” lässt sich am besten Fall von Beispielen und Vergleichen verstehen. Die Tabelle zeigt einige typische Geräuscharten mit ihrer Lautstärke und dem damit ausgelösten Empfinden.

  • Schallschutzisolierglas sorgt für Ruhe:
    Ob draußen und drinnen oder innerhalb von Gebäuden – es reduziert wirksam den Schalldurchgang im Fenster- und Türenbereich.
  • Schallschutzisolierglas ist flexibel:
    Je nach Raumnutzung und Lärmquelle bedient es mit maßgeschneiderten Lösungen jedes individuelle Ruhebedürfnis.
  • Schallschutzisolierglas öffnet Horizonte:
    Auch in lärmbelasteten Lagen ist
    der großzügige Einsatz von Glas und so die lichtdurchflutete Gestaltung Von möglich.
  • Schallschutzisolierglas spart Energie und Kosten:
    Alle Typen sind bereits mit Wärmeschutzschichten kombiniert. Zusätzlich kann man es auch mit speziellen Dreifach-Aufbauten ausführbar machen.
  • Schallschutzisolierglas ist ein Alleskönner:
    Dank vielfältiger Kombinationsmöglichkeiten mit anderen Funktionsgläsern erfüllt
    es auch Wünsche nach Einbruchschutz, Sonnenschutz und Selbstreinigungsfunktion.

Undichte Fenster können zu einem hohen Wärmeverlust führen. Die Verwendung von modernen und hocheffizienten Isolierglas kann zu Verbesserung der Energieverschwendung beitragen und kann Heizkosten sparen.

Man unterscheidet  nach der Anzahl der Glasscheiben zwischen 2-fach und 3-fach Isolierverglasungen. Im Hinblick auf die Anforderungen der Energiespareinordnung (Enev) nehmen Letztere einen immer höheren Stellenwert ein.

Je nach Bedarf bietet Isolierglas Eigenschaften wie Lärm-, Wärme- und Einbruchsschutz. Isolierglas ist ein vielfältiges Produkt das im architektonischen Bereich immer mehr Anklang findet. Besonders im Bereich Dach, Fassade oder auch im Designbereich ersetzt Isolierglas immer mehr alte Strukturen und lässt neue Möglichkeiten entstehen.

TECHNISCHE DATEN

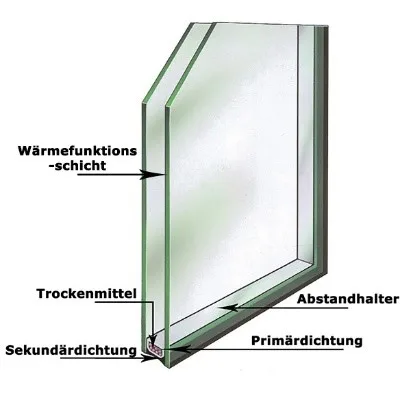

Isolierglas 2-fach Aufbau

2-fach Isolierglas mit Beschichtung

Um die Oberflächen der Gläser eines Mehrscheiben-Isolierglases nicht zu verwechseln, helfen Positionsbezeichnungen.

Für ein 2-fach-Isolierglas lautet das:

Pos. 1 = Außenseite Außenscheibe

Pos. 2 = Innenseite Außenscheibe (zum SZR  hin)

Pos. 3 = Beschichtung Innenseite  (zum SZR  hin) Innenscheibe

Pos. 4 = Außenseite Innenscheibe

in verschieden Funktionen(z.B. Sonnenschutzglas) kann die beschichtete Scheibe auch auf Pos. 2 liegen

Hohe Schallschutzwerte werden vorrangig von asymetrischen Scheibenaufbauen in Kombinationen mit Funktionsgläsern wie VSG oder VSG mit Schallschutzfolie erreicht.



FUNKTION UND AUFBAU VON SCHALLSCHUTZ-ISOLIERGLAS

Leistungsfähige Schallschutz-Isoliergläser werden durch folgende Maßnahmen erreicht:

  • Erhöhung der
    Glasmaße Je schwere die Scheibe ist, desto höher ist in der Regel des Schalldämmwerts.
  • Scheibensteifigkeit
    Je elastischer die Scheibe ist, desto höher ist in der Regel des Schalldämmwerts.
  • Asymmetrischer Aufbau
    Bei Isoliergläsern mit asymmetrischem Aufbau verringert sich der Einfluss der Eigenfrequenz.
  • Elemente mit Verbundsicherheitsglas und einer speziellen Akustik-PVB-Folie z.B.SI-Folie
    Zwischenschichten aus einer speziellen Akustik-PVB-Folie erzeugen einen höheren Schalldämmwert
  • Gasfüllung im Scheibenzwischenraum (SZR)
    Je nach Dicke des SZR es wird mit der Verwendung von Edelgasen wie Argon/Krypton eine Verbesserung der Schalldämmung erreicht.

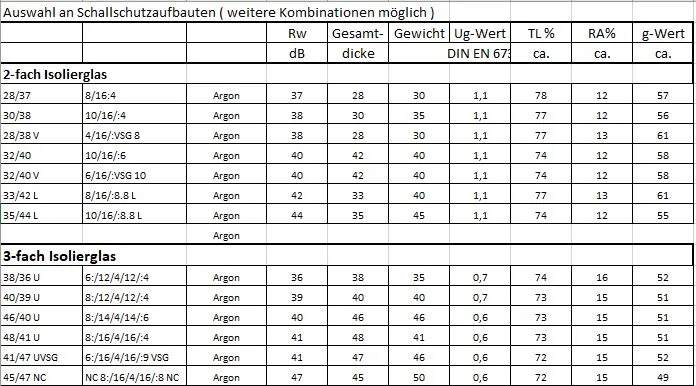

geprüfte Aufbauten mit Schallschutzwerten in dB

Beschichtungsarten

Niedrig E 1.0 (Low-Emissivity = sehr niedrige Emissivität = sehr niedrige Wärmeabstrahlung)

Niedrig E 1.1 (Low-Emissivity = niedrige Emissivität = niedrige Wärmeabstrahlung)

Funktionsgläser

Isolierglas

Mehrscheibenisolierglas ohne Wärmedämmung zu Renovation oder Reparatur

Wärmedämmglas

Mehrscheibenisolierglas mit erhöhtem Wärmedämmkoeffizient

Schallschutzglas

Verringerung von Umgebungslärm durch Verglasung

Sonnenschutzglas

zur Vermeidung sommerlicher Überhitzung

Sicherheitsverglasung

Schutz gegen Einbruch, Dach- oder Absturzsichernde Verglasungen

TOLERANZEN

Zulässigkeiten für die visuelle Qualität von Glas für das Bauwesen

Tabelle für Floatglas, ESG, TVG, VG, VSG,

sowie deren Kombination zu Zweischeiben-Isolierglas

Zone Zulässig sind pro Einheit:



F

Außenliegende flache Randbeschädigungen bzw. Muscheln, die die Festigkeit des Glases

Nicht-Beeinträchtigen und die Randverbundbreite nicht.

Innenliegende Muscheln ohne verlieren Scherben, die durch Dichtungsmasse sind.

Punkt- und flächenförmige Sersen und Kratzer uneingeschränkt.



R

Einschlüsse, Blasen, Punkte, Flecken etc.:

Scheibenfläche bei 1 m2 max. 4 Stück & lt; 3 mm

Scheibenfläche > 1 m2 max. 1 Stück < 3 mm é je umlaufende Kantenlänge

(punktförmig) im Scheibenzwischenraum (SZR):

Scheibenfläche bei 1 m2 max. 4 Stück & lt; 3 mm

Scheibenfläche > 1 m2 max. 1 Stück < 3 mm é je umlaufende Kantenlänge

Sers (flächenförmig) im SZR: max. 1 Stück bei 3 cm2

Kratzer: Summe der Einzellängen: max. 90 mm – Einzellänge: max. 30 mm

Haarkratzer: nicht gehäuft erlaubt



H

Einschlüsse, Blasen, Punkte, Flecken etc.:

Scheibenfläche bei 1 m2 max. 2 Stück & lt; 2 mm

1 m2 < Scheibenfläche bei 2 m2 max. 3 Stück & lt; 2 mm

Scheibenfläche > 2 m2 max. 5 Stück & lt; 2 mm

Kratzer: Summe der Einzellängen: max. 45 mm – Einzellänge: max. 15 mm

Haarkratzer: nicht gehäuft erlaubt



R + H

Max. Anzahl der Zulässigkeiten wie in Zone R

Einschlüsse, Blasen, Punkte, Flecken etc. von 0,5 bis < 1,0 mm sind ohne Flächenbegrenzung zugelassen, außer bei Anhäufungen. Eine Anhäufung liegt vor, wenn mindestens 4 Einschlüsse, Blasen,

Punkte, Flecken etc. innerhalb einer Kreisfläche mit einem Durchmesser von 20 cm vorhanden



Hinweise:

Beanstandungen mit 0,5 mm wird nicht berücksichtigt. Vorhandene Störfelder (Hof) dürfen nicht

größer als 3 mm sein.





F = Falzzone

Breite 18 mm

(mit Ausnahme von mechanischen

Kantenbeschädigungen keine Einschränkungen)





R = Randzone

Fläche 10 % der jeweiligen lichten

Breiten- und Höhenmaße

(weniger strenge Beurteilung)





H = Hauptzone

(strengste Beurteilung)

LAGERUNG / PFLEGE

  • Grundsätzliche Forderungen
    Der Randverbund darf nicht beschädigt werden. Sein Schutz ist unbedingte Voraussetzung für die Aufrechterhaltung der Funktion. Sämtliche schädigenden Einflüsse sind zu vermeiden. Dies gilt ab dem Tag der Lieferung für Lagerung-
    Schädigende Einflüsse können u. a. sein:
    . Andauernde Wasserbildung
    auf dem Randverbund
    . UV-Strahlung
    . Außerplanmäßige
    mechanische Spannungen
    . Unverträgliche Materialien
    . Extreme Temperaturen.
  • Generell ist Mehrscheiben-Isolierglas
    am Bau vor schädigenden chemischen oder physikalischen Ein wirkungen zu schützen.
    Mehrscheiben-Isoliergläser sind im
    Freien vor länger anhaltender Feuchtigkeit oder Sonneneinstrahlung
    durch eine geeignete, vollständige
    Abdeckung zu schützen.
  • Transport
    Üblich ist der Transport auf Gestellen oder mit Kisten.
    Die Lagerung oder das Abstellen darf
    nur in vertikaler Lage erfolgen.
  • Generell ist Mehrscheiben-Isolierglas am Bau vor schädigenden chemischen oder physikalischen Einwirkungen zu schützen.
    Mehrscheiben-Isoliergläser sind im Freien vor länger anhaltender Feuchtigkeit oder Sonneneinstrahlung
    durch eine geeignete, vollständige
    Abdeckung zu schützen

PLANUNG / STATIK
