MATERIAL & PLANUNG
Glas verstehen. Bewusst planen.
Glasart, Kanten und Beschläge gehören zusammen. Ein Einstieg in die Begriffe, die für dein Projekt wichtig sind.
GLASARTEN
Die Grundlagen im Überblick.
01
Floatglas
Floatglas ist das Basisglas für viele weitere Glasprodukte. Die Auswahl für einen konkreten Einbau richtet sich nach den Anforderungen des Projekts.
02
ESG: Einscheibensicherheitsglas
ESG wird thermisch vorgespannt. Bei einem Bruch zerfällt es in viele kleine Glaskrümel. Bohrungen und Ausschnitte müssen vor dem Vorspannen festgelegt sein.
03
TVG: teilvorgespanntes Glas
TVG wird ebenfalls thermisch behandelt. Sein Bruchbild unterscheidet sich von ESG und ähnelt dem von Floatglas. Der erforderliche Glasaufbau wird für den jeweiligen Einsatz festgelegt.
04
VSG: Verbundsicherheitsglas
VSG verbindet mehrere Glasscheiben über eine Zwischenschicht. Bei Bruch können Splitter daran haften bleiben. Daraus allein folgt keine Freigabe für eine Überkopf- oder absturzsichernde Verglasung; der gesamte Aufbau und die Befestigung müssen für den Einsatz geeignet sein.
05

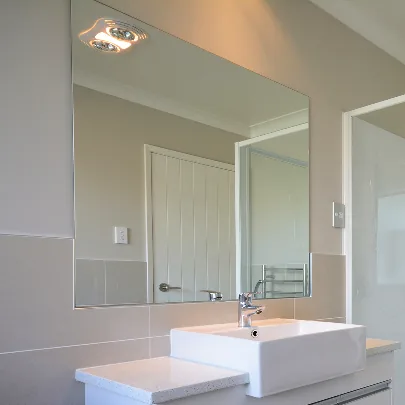

Spiegel
Im Sortiment findest du verschiedene Spiegelarten. Wähle Glasaufbau, Befestigung und Kantenausführung gemeinsam für den vorgesehenen Einbauort.
PLANUNG
Worauf es bei der Planung ankommt.
- 01
Maße und Einbausituation
Die Maße im Konfigurator werden in Millimetern angegeben. Bestellmaße, Fugen und Bohrpositionen müssen zum gewählten Beschlagsystem passen. Eine allgemeine Messanleitung ersetzt die Vorgaben dieses Systems nicht. Prüfe sämtliche Maße vor der Bestellung.
Zum Konfigurator - 02
Kanten, Bohrungen und Ausschnitte
Lege die Bearbeitung zusammen mit der Glasart und den Beschlägen fest. Vorgespanntes Glas wird vor dem Vorspannen bearbeitet, danach geht das nicht mehr. Wählst du im Konfigurator Bohrungen oder Ausschnitte, stellt er selbst auf ESG oder VSG aus ESG um. Bei VSG ist im Bereich der Bohrungen mit bis zu 3 mm Versatz zu rechnen. Glaskanten werden nach DIN 1249 Teil 11 beurteilt.
Kantenbearbeitung im Glaswissen - 03
Gewicht und Befestigung
Die Gewichtsberechnung ist eine Orientierung. Für die Auswahl der Befestigung sind die Produktdaten und die Anforderungen des konkreten Einbaus maßgeblich.
Glasgewicht im Glaswissen - 04
Oberfläche und Toleranzen
Glas wird handwerklich verarbeitet, kleine Abweichungen gehören dazu. Abweichungen bis plus oder minus 3 mm bei den Maßen sind kein Mangel. Wie genau es geht, hängt von der Kantenbearbeitung und der Plattengröße ab, auch die Glasdicke hat Toleranzen. Maßgeblich sind die einschlägigen Normen, etwa EN 12150 für ESG, EN 1863 für TVG, DIN 1249 Teil 11 für Glaskanten und DIN EN 572 für die Dicke, dazu die Richtlinien zur Beurteilung der visuellen Qualität von Glas für das Bauwesen.
- 05
Sicher planen
Dieser Ratgeber ersetzt keine technische Bemessung oder Montageanleitung. Kläre Tragfähigkeit, Befestigung und erforderliche Nachweise vor der Bestellung mit einem qualifizierten Fachbetrieb. Beachte die Sicherheitshinweise des jeweiligen Produkts.
