Isolierglas bezeichnet ein Mehrscheiben-Isolierglas, das eine komplexe und funktionelle Verglasungseinheit. Es besteht aus mindestens zwei Glasscheiben, die durch einen hermetisch abgeschlossenen Scheibenzwischenraum (SZR, auch LZR – genannt), getrennt sind und nur durch den Randverbund zusammen gehalten werden. 3-fach Verglasungen werden vorrangig mit beschichteten Gläsern und einer Gasfüllung mit Edelgasen (Argon oder Krypton)ausgeführt. Damit erzielt man sehr gute Energiewerte. Diese Form der Isolierverglasung wird in vor allem in Fenstern und Türen und im Fassadenbau eingesetzt. Je nach statischen Erfordernissen können für die Scheiben Floatglas, teilvorgespanntes Glas (TVG)und Einscheibensicherheitsglas (ESG) bzw. Verbundsicherheitsgläser (VSG) zum Einsatz kommen. Im Ziel auf die Anforderungen der Energiesparverordnung (EnEV) nimmt die 3-fach Verglasung eine immer höhere Stelle ein.

mit verschiedenen Austauschgläsern möglich.

z.B.

  • Weissglas/Optiwhite
  • Farbglas
  • Satiniertem/mattiertem Glas
  • Guss- und Ornamentgläsern
  • Drahtgläsern
  • Leuchtglas
  • Einscheibensicherheitsglas (ESG) mit und ohne Heat-Soak Test
  • Teilvorgespanntem Glas (TVG)
  • Verbundsicherheitsglas (VSG)
  • Verbundsicherheitsglas (VSG aus ESG)
  • Verbundsicherheitsglas (VSG aus TVG)



 Funktionsisolierglas:

  • Stufenisolierglas mit oder ohne UV Randverbund
  • Dachverglasungen
  • Terrassenverglasungen
  • absturzsichernde Verglasungen
  • Ganzglasecken
  • Alarmisolierglas  mit Spinne
  • Isolierglas mit VSG Farbfolien
  • Isolierglas mit Katzenklappen
  • Isolierglas mit innenliegenden Sprossen
  • Glaspaneele
  • gebogenes Isolierglas
  • Brandschutzisolierglas
  • Isolierglas beheizbar E-Glas
  • Isolierglas mit innenliegenden Jalousien im SZR

VERWENDUNGSBEISPIELE



Einsatzbereiche:

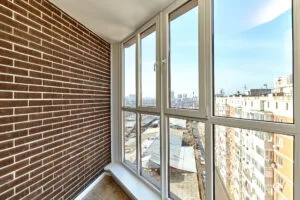

Fenster, Türen, Wintergärten, Dachverglasung, Fassaden, Haustüren, Panzerverglasungen, Brandschutzverglasung, Gewächshäuser, Passivhäuser



Isolierglas

EIGENSCHAFTEN

Undichte Fenster kann zu einem hohen Wärmeverlust führen. Die Verwendung von modernen und hocheffizienten Isolierglas kann zur Energieverschwendung Verbesserung beitragen und kann Heizkosten sparen.

Man unterscheidet nach der Zahl der Glasscheiben zwischen 2-fach und 3-fach Isolierverglasungen. Im Hinblick auf die Anforderungen der Energiesparordnung (Enev) nehmen Sie eine immer höhere Stelle ein.

Je nach Bedarf bietet Isolierglas Eigenschaften wie Lärm-, Wärme- und Einbruchsschutz. Isolierglas ist ein vielfältiges Produkt das im architektonischen Bereich immer mehr Anklang findet. Besonders im Bereich Dach, Fassade oder auch im Designbereich ersetzt Isolierglas immer mehr alte Strukturen und lässt neue Möglichkeiten entstehen.

TECHNISCHE DATEN

3-fach Isolierglas

3-fach Isolierglas mit Beschichtung

Wärmedämmung – Nicht nur eine Frage von Zweifach- oder Dreifachverglasung. Der Hauptunterschied zwischen Fenstern mit Zweifach- und Dreifachverglasung liegt in der Wärmeeffizienz. Denn natürlich gilt grundsätzlich: Fenster mit drei Fensterscheiben bieten einen besseren Wärmeschutz als Fenster mit zwei Glasscheiben.

Das 3-fach Isolierglas besteht aus einer beschichteten Glasscheibe, ein mit Gas gefüllten Scheibenzwischenraum, einer zweiten Glasscheibe, noch ein Scheibenzwischenraum und der dritten Glasscheibe( beschichtet)

Um die Oberflächen der Gläser eines Mehrscheiben-Isolierglases nicht zu verwechseln, helfen Positionenbezeichnungen. Für ein Dreifach-Isolierglas lautet das:

Um die Oberflächen der Gläser eines Mehrscheiben-Isolierglases nicht zu verwechseln, helfen Positionenbezeichnungen. Für ein Dreifach-Isolierglas lautet das:

Pos. 1 = Außenseite Außenscheibe

Pos. 2 = Innenseite Außenscheibe (zum SZR 1 hin) beschichtet

Pos. 3 = Außenseite Mittelscheibe (zum SZR 1 hin)

Pos. 4 = Innenseite Mittelscheibe ( zum SZR 2 hin)

Pos. 5 = Innenseite (Innenscheibe) zum SZR 2 hin beschichtet

Pos.6 = Aussenseite ( Innenscheibe )

Dem Scheibenzwischenraum zugewandten Glasoberflächen (Pos. 2 und Pos.5) sind in den meisten Kombinationen mit funktionalen Beschichtungen versehen. Wärmeschutz mit Beschichtungen dienen der Reduzierung des Wärmeverlustes (U-Wert) und einer Erhöhung der solaren Gewinne.

Speziell bei Dreifach-Isolierverglasungen kann sich die mittlere Scheibe bei Sonnenstrahlung sehr stark groß mutieren. Wird die mittlere Scheibe empfiehlt, sich die Verwendung von vorgespannten Gläsern (TVG oder ESG), die eine höhere Temperaturwechselbeständigkeit besitzen und damit das Risiko das thermische R.



Dreifach-Isolierglas in der Praxis:

3-fach Isolierverglasung- brauche ich das?

Steht man vor der Entscheidung, neues Fenster zu kaufen und bestehen Spielräume bei der Einhaltung der z. B. EnEV-Kriterien, so wird man sich undeutsche Fragen, ob sich die Mehrkosten einer 3-fach Verglasung durch die verbundene höhere Heizkostenersparnis lohnt,oder ob man auf die günstigere 2-fach Verglasunggreift und etwas höhere Heizkosten in Kauf nimmt.

Das ist, das ist eine 3-fach Verglasung der Heizkosten deutlich senken kann: 600 Euro.

Demnach rentiert sich der Kauf einer 3-fach Verglasung in etwa nach 10 Jahren. Wird weniger Heizenergie verbraucht, so verlängert sich die Amortisationsdauer, wird mehr verbraucht, so verkürzt sich die Amortisationsdauer. Da eine 10-jährige Amortisation im Baubereich bereits als lukrativ eisern wird, empfehlen die Energie-Experten auf eine 3-fach Verglasung zu setzen. Dies ist auch aus Klimaschutzgründen zu empfehlen und auch bei zukünftigKosten für Gas oder Heizöl.

Expertenwissen: Dreifach Moderneverglasungen haben Ug-Werte zwischen 0,6 und 0,8 Watt/m2K. Als Faustregel vergoldet: verringert man den U-Wert um 0,1 W/m2K erspart ein das ca. 1,1 Liter Heizöl pro Quadratmeter und Heizperiode, wenn die Heiztagzahl bei 3.600 liegt (das ist der Durchschnittswert für Bestandsgebäude in Deutschland) und die Ölheizung 75 Prozent erreicht.



aktuelle Berechnungen zu Wärmeschutzglas/dämmglas



Wärmedämmglas


Aufbau    Emissivität Gasart UG Wert  LT Wert  G-Wert Lr Dicke mm
Neutral 1,1 4/16/:4 3 Argon  1,1 82 64 12 24
Neutral 1,3 4/12/:4 3 Argon  1,3 82 64 12 20
Neutral 1,1 6/16/:6 3 Argon  1,1 80 63 12 28
Neutral 1,0 4/16/:4 1 Argon  1,0 76 56 15 24
Neutral 0,5 4:/12/4/12/:4 3 Krypton 0,5 74 53 15 36
Neutral 0,6 4:/10/4/10/:4 3 Krypton 0,6 74 53 15 32
Neutral 0,7 4:/8/4/8/:4 3 Krypton 0,7 74 53 15 28
Neutral 0,5 4:/16/4/16/:4 1 Argon  0,5 65 43 21 44
Neutral 0,6 4:/16/4/16/:4 3 Argon  0,6 74 53 15 44
Neutral 0,6 4:/14/4/14/:4 3 Argon  0,6 74 53 15 40
Neutral 0,7 4:/12/4/12/:4 3 Argon  0,7 74 53 15 36
Neutral 0,8 4:/10/4/10/:4 3 Argon  0,8 74 53 15 32



LT = Lichttransmissionsgrad(Transmission- das durchlassen von Licht)


G-Wert = Gesamtenergiedurchlassgrad

LR- Lichtreflektionsgrad (ist das zurückwerfen von Strahlung (Spiegeleffekt)



Beschichtungsarten:

Niedrig E 1.0 (Low-Emissivity = sehr niedrige Emissivität = sehr niedrige Wärmeabstrahlung)

Niedrig E 1.0 (Low-Emissivity = sehr niedrige Emissivität = sehr niedrige Wärmeabstrahlung)

Verbesserter Randverbund im 3-fach Isolierglas

Die so “warme Kante” ist ein thermisch getrennter Randverbund in einer Isolierverglasung.

Seit einiger Zeit gibt es zu den gewöhnlichen Randverbünden Alu neue thermisch getrennte Abstandhalter- genannt Warme Kante-.Diese bestehen aus Kunststoff oder Edelstahl.

Diese Materialien leiten Wärme deutlich schwächer – eine “warme Kante” verbessert auch den U-Wert der Isolierverglasung (Ug), und zwar um 0,1 W/(m2K), bezogen auf die Prüfkörpergröße eines flügeligen Fensters mit einer Größe von 1230 mm x 1480 mm.

Wärmedämmung und Energieeffizienz sind heutzutage sehr wichtige Faktoren im Hausbau: Im Zuge des Klimawandels verschärft die Energiesparverordnung (EnEv) die Richtlinien von Jahr zu Jahr.

Funktionsgläser

Isolierglas

Mehrscheibenisolierglas ohne Wärmedämmung zu Renovation oder Reparatur

Wärmedämmglas

Mehrscheibenisolierglas mit erhöhtem Wärmedämmkoeffizient

Schallschutzglas

Verringerung von Umgebungslärm durch Verglasung

Sonnenschutzglas

zur Vermeidung sommerlicher Überhitzung

Sicherheitsverglasung

Schutz gegen Einbruch, Dach- oder Absturzsichernde Verglasungen

TOLERANZEN

Zulässigkeiten für die visuelle Qualität von Glas für das Bauwesen

Tabelle aufgestellt für Floatglas, ESG, TVG, VG, VSG, jeweils beschichtet oder unbeschichtet

sowie deren Kombination zu Zweischeiben-Isolierglas

Zone Zulässig sind pro Einheit:



F

Außenliegende flache Randbeschädigungen bzw. Muscheln, die die Festigkeit des Glases

nicht beeinträchtigen und die Randverbundbreite nicht überschreiten.

Innenliegende Muscheln ohne lose Scherben, die durch Dichtungsmasse ausgefüllt sind.

Punkt- und flächenförmige Rückstände sowie Kratzer uneingeschränkt.



R

Einschlüsse, Blasen, Punkte, Flecken etc.:

Scheibenfläche ≤ 1 m2 max. 4 Stück à < 3 mm ø

Scheibenfläche > 1 m2 max. 1 Stück à < 3 mm ø je umlaufende Kantenlänge

Rückstände (punktförmig) im Scheibenzwischenraum (SZR):

Scheibenfläche ≤ 1 m2 max. 4 Stück à < 3 mm ø

Scheibenfläche > 1 m2 max. 1 Stück à < 3 mm ø je umlaufende Kantenlänge

Rückstände (flächenförmig) im SZR: max. 1 Stück ≤ 3 cm2

Kratzer: Summe der Einzellängen: max. 90 mm – Einzellänge: max. 30 mm

Haarkratzer: nicht gehäuft erlaubt



H

Einschlüsse, Blasen, Punkte, Flecken etc.:

Scheibenfläche ≤ 1 m2 max. 2 Stück à < 2 mm ø

1 m2 < Scheibenfläche ≤ 2 m2 max. 3 Stück à < 2 mm ø

Scheibenfläche > 2 m2 max. 5 Stück à < 2 mm ø

Kratzer: Summe der Einzellängen: max. 45 mm – Einzellänge: max. 15 mm

Haarkratzer: nicht gehäuft erlaubt



R + H

max. Anzahl der Zulässigkeiten wie in Zone R

Einschlüsse, Blasen, Punkte, Flecken etc. von 0,5 bis < 1,0 mm sind ohne Flächenbegrenzung zugelassen, außer bei Anhäufungen. Eine Anhäufung liegt vor, wenn mindestens 4 Einschlüsse, Blasen,

Punkte, Flecken etc. innerhalb einer Kreisfläche mit einem Durchmesser von ≤ 20 cm vorhanden



Hinweise:

Beanstandungen ≤ 0,5 mm werden nicht berücksichtigt. Vorhandene Störfelder (Hof) dürfen nicht

größer als 3 mm sein.



Zulässigkeiten für Dreifach-Wärmedämmglas, Verbundglas (VG) und Verbundsicherheitsglas (VSG):
Die Zulässigkeiten der Zone R und H erhöhen sich in der Häufigkeit je zusätzlicher Glaseinheit und

je Verbundglaseinheit um 25 % der oben genannten Werte. Das Ergebnis wird stets aufgerundet



F = Falzzone

Breite 18 mm

(mit Ausnahme von mechanischen

Kantenbeschädigungen keine Einschränkungen)





R = Randzone

Fläche 10 % der jeweiligen lichten

Breiten- und Höhenmaße

(weniger strenge Beurteilung)





H = Hauptzone

(strengste Beurteilung)

LAGERUNG / PFLEGE

  • Grundsätzliche Forderungen
    Der Randverbund darf nicht beschädigt werden. Sein Schutz ist unbedingte Voraussetzung für die Aufrechterhaltung der Funktion. Sämtliche schädigenden Einflüsse sind zu vermeiden. Dies gilt ab dem Tag der Lieferung für Lagerung-
    Schädigende Einflüsse können u. a. sein:
    . Andauernde Wasserbildung
    auf dem Randverbund
    . UV-Strahlung
    . Außerplanmäßige
    mechanische Spannungen
    . Unverträgliche Materialien
    . Extreme Temperaturen.
  • Generell ist Mehrscheiben-Isolierglas
    am Bau vor schädigenden chemischen oder physikalischen Ein wirkungen zu schützen.
    Mehrscheiben-Isoliergläser sind im
    Freien vor länger anhaltender Feuchtigkeit oder Sonneneinstrahlung
    durch eine geeignete, vollständige
    Abdeckung zu schützen.
  • Transport
    Üblich ist der Transport auf Gestellen oder mit Kisten.
    Die Lagerung oder das Abstellen darf
    nur in vertikaler Lage erfolgen.
  • Generell ist Mehrscheiben-Isolierglas am Bau vor schädigenden chemischen oder physikalischen Einwirkungen zu schützen.
    Mehrscheiben-Isoliergläser sind im Freien vor länger anhaltender Feuchtigkeit oder Sonneneinstrahlung
    durch eine geeignete, vollständige
    Abdeckung zu schützen
