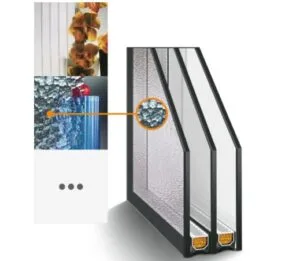

ISO Glas 3-fach mit Wärmeschutz und Ornament

Wärmeschutzglas 3-fach mit Ornament

Die Struktur an dem ESG Glas entsteht durch kontinuierliches Gießen und Walzen. Zum Einsatz kommt es häufig im Bad bei z. B. Duschkabinen. Türen und Fenster lassen helligkeit ein und verhindern den ungeliebten Durchblick von außen..

Guss- und Ornamentglas wird aktuell im Bereich 3-fach Verglasung meist auf Aussenscheibe platziert. Hier gibt es die Stärke der Struktur Empfehlungen zur Lage der Strukturseite. Diese kann nach aussen oder auch zum Scheibenzwischenraum (SZR) Abhängig von der Farbe weiss, bronce oder farbig kann es notwendig werden diese vorzuspannen (ESG). Es gibt zu beachten, dass nicht alle im Sortiment sim simmer strukturen lagerseits vorhanden sind. Vielmals sind Strukturgläser schnelllebig und werden nach Markteinführung auch wieder kurzfristig eingestampft. Sie ein “Exot” sucht- fragen Sie einfach an – wir prüfen die Verfügbarkeit.

Hier eine kleine Auswahl:





kombinierbar mit weiteren Isolierglasaufbauten:

ARTEN 3-FACH ISOLIERGLAS

Wärmeschutzglas 3-fach

Schall-Wärmeschutzglas 3-fach



Sonnen-Wärmeschutzglas 3-fach

Wärme-Sicherheitsisolierglas 3-fach

absturzsichernde Verglasung

Dachverglasung

Isolierglas mit VSG Farbfolien

Isolierglas mit Katzenklappe

Isolierglas mit Sprossen

Ganzglaspaneele

Ganzglasecken

Alarmglas mit Spinne

Stufensolierglas mit oder ohne UV Randverbund

Isolierglas Durchsichtig

Isolierglas satiniert

Isolierglas Getönt

Isolierglas Ornament

Isolierglas Drahtglas

Isolierglas Motiv

Isolierglas für Sauna

Vakuum Isolierglas

Isolierglas beheizbar E-Glas

Isolierglas mit Jalousie im SZR

WISSENSWERTES

WEITERVERARBEITUNG

BEARBEITUNG

Isolierglas bezeichnet ein Mehrscheiben-Isolierglas, das eine komplexe und funktionelle Verglasungseinheit. Es besteht aus mindestens zwei Glasscheiben, die durch einen hermetisch abgeschlossenen Scheibenzwischenraum (SZR, auch LZR – genannt), getrennt sind und nur durch den Randverbund zusammen gehalten werden. 3-fach Verglasungen werden vorrangig mit beschichteten Gläsern und einer Gasfüllung mit Edelgasen (Argon oder Krypton)ausgeführt. Damit erzielt man sehr gute Energiewerte. Diese Form der Isolierverglasung wird in vor allem in Fenstern und Türen und im Fassadenbau eingesetzt. Je nach statischen Erfordernissen können für die Scheiben Floatglas, teilvorgespanntes Glas (TVG)und Einscheibensicherheitsglas (ESG) bzw. Verbundsicherheitsgläser (VSG) zum Einsatz kommen. Im Ziel auf die Anforderungen der Energiesparverordnung (EnEV) nimmt die 3-fach Verglasung eine immer höhere Stelle ein.

mit verschiedenen Austauschgläsern möglich.

z.B.

  • Weissglas/Optiwhite
  • Farbglas
  • Satiniertem/mattiertem Glas
  • Guss- und Ornamentgläsern
  • Drahtgläsern
  • Leuchtglas
  • Einscheibensicherheitsglas (ESG) mit und ohne Heat-Soak Test
  • Teilvorgespanntem Glas (TVG)
  • Verbundsicherheitsglas (VSG)
  • Verbundsicherheitsglas (VSG aus ESG)
  • Verbundsicherheitsglas (VSG aus TVG)



 Funktionsisolierglas:

  • Stufenisolierglas mit oder ohne UV Randverbund
  • Dachverglasungen
  • Terrassenverglasungen
  • absturzsichernde Verglasungen
  • Ganzglasecken
  • Alarmisolierglas  mit Spinne
  • Isolierglas mit VSG Farbfolien
  • Isolierglas mit Katzenklappen
  • Isolierglas mit innenliegenden Sprossen
  • Glaspaneele
  • gebogenes Isolierglas
  • Brandschutzisolierglas
  • Isolierglas beheizbar E-Glas
  • Isolierglas mit innenliegenden Jalousien im SZR

VERWENDUNGSBEISPIELE



Einsatzbereiche:



Fenster, Türen, Wintergärten, Dachverglasung, Fassaden, Haustüren, Panzerverglasungen, Brandschutzverglasung, Gewächshäuser, Passivhäuser



Isolierglas

EIGENSCHAFTEN

Undichte Fenster kann zu einem hohen Wärmeverlust führen. Die Verwendung von modernen und hocheffizienten Isolierglas kann zur Energieverschwendung Verbesserung beitragen und kann Heizkosten sparen.

Man unterscheidet nach der Zahl der Glasscheiben zwischen 2-fach und 3-fach Isolierverglasungen. Im Hinblick auf die Anforderungen der Energiesparordnung (Enev) nehmen Sie eine immer höhere Stelle ein.

Je nach Bedarf bietet Isolierglas Eigenschaften wie Lärm-, Wärme- und Einbruchsschutz. Isolierglas ist ein vielfältiges Produkt das im architektonischen Bereich immer mehr Anklang findet. Besonders im Bereich Dach, Fassade oder auch im Designbereich ersetzt Isolierglas immer mehr alte Strukturen und lässt neue Möglichkeiten entstehen.

TECHNISCHE DATEN

3-fach Isolierglas

3-fach Isolierglas mit Beschichtung

Wärmedämmung – Nicht nur eine Frage von Zweifach- oder Dreifachverglasung. Der Hauptunterschied zwischen Fenstern mit Zweifach- und Dreifachverglasung liegt in der Wärmeeffizienz. Denn natürlich gilt grundsätzlich: Fenster mit drei Fensterscheiben bieten einen besseren Wärmeschutz als Fenster mit zwei Glasscheiben.

Das 3-fach Isolierglas besteht aus einer beschichteten Glasscheibe, ein mit Gas gefüllten Scheibenzwischenraum, einer zweiten Glasscheibe, noch ein Scheibenzwischenraum und der dritten Glasscheibe( beschichtet)

Um die Oberflächen der Gläser eines Mehrscheiben-Isolierglases nicht zu verwechseln, helfen Positionenbezeichnungen. Für ein Dreifach-Isolierglas lautet das:

Um die Oberflächen der Gläser eines Mehrscheiben-Isolierglases nicht zu verwechseln, helfen Positionenbezeichnungen. Für ein Dreifach-Isolierglas lautet das:

Pos. 1 = Außenseite Außenscheibe

Pos. 2 = Innenseite Außenscheibe (zum SZR 1 hin) beschichtet

Pos. 3 = Außenseite Mittelscheibe (zum SZR 1 hin)

Pos. 4 = Innenseite Mittelscheibe ( zum SZR 2 hin)

Pos. 5 = Innenseite (Innenscheibe) zum SZR 2 hin beschichtet

Pos.6 = Aussenseite ( Innenscheibe )

Dem Scheibenzwischenraum zugewandten Glasoberflächen (Pos. 2 und Pos.5) sind in den meisten Kombinationen mit funktionalen Beschichtungen versehen. Wärmeschutz mit Beschichtungen dienen der Reduzierung des Wärmeverlustes (U-Wert) und einer Erhöhung der solaren Gewinne.

Speziell bei Dreifach-Isolierverglasungen kann sich die mittlere Scheibe bei Sonnenstrahlung sehr stark groß mutieren. Wird die mittlere Scheibe empfiehlt, sich die Verwendung von vorgespannten Gläsern (TVG oder ESG), die eine höhere Temperaturwechselbeständigkeit besitzen und damit das Risiko das thermische R.



Dreifach-Isolierglas in der Praxis:

3-fach Isolierverglasung- brauche ich das?

Steht man vor der Entscheidung, neues Fenster zu kaufen und bestehen Spielräume bei der Einhaltung der z. B. EnEV-Kriterien, so wird man sich undeutsche Fragen, ob sich die Mehrkosten einer 3-fach Verglasung durch die verbundene höhere Heizkostenersparnis lohnt,oder ob man auf die günstigere 2-fach Verglasunggreift und etwas höhere Heizkosten in Kauf nimmt.

Das ist, das ist eine 3-fach Verglasung der Heizkosten deutlich senken kann: 600 Euro.

Demnach rentiert sich der Kauf einer 3-fach Verglasung in etwa nach 10 Jahren. Wird weniger Heizenergie verbraucht, so verlängert sich die Amortisationsdauer, wird mehr verbraucht, so verkürzt sich die Amortisationsdauer. Da eine 10-jährige Amortisation im Baubereich bereits als lukrativ eisern wird, empfehlen die Energie-Experten auf eine 3-fach Verglasung zu setzen. Dies ist auch aus Klimaschutzgründen zu empfehlen und auch bei zukünftigKosten für Gas oder Heizöl.

Expertenwissen: Dreifach Moderneverglasungen haben Ug-Werte zwischen 0,6 und 0,8 Watt/m2K. Als Faustregel vergoldet: verringert man den U-Wert um 0,1 W/m2K erspart ein das ca. 1,1 Liter Heizöl pro Quadratmeter und Heizperiode, wenn die Heiztagzahl bei 3.600 liegt (das ist der Durchschnittswert für Bestandsgebäude in Deutschland) und die Ölheizung 75 Prozent erreicht.



aktuelle Berechnungen zu Wärmeschutzglas/dämmglas



Wärmedämmglas


Aufbau    Emissivität Gasart UG Wert  LT Wert  G-Wert Lr Dicke mm
Neutral 1,1 4/16/:4 3 Argon  1,1 82 64 12 24
Neutral 1,3 4/12/:4 3 Argon  1,3 82 64 12 20
Neutral 1,1 6/16/:6 3 Argon  1,1 80 63 12 28
Neutral 1,0 4/16/:4 1 Argon  1,0 76 56 15 24
Neutral 0,5 4:/12/4/12/:4 3 Krypton 0,5 74 53 15 36
Neutral 0,6 4:/10/4/10/:4 3 Krypton 0,6 74 53 15 32
Neutral 0,7 4:/8/4/8/:4 3 Krypton 0,7 74 53 15 28
Neutral 0,5 4:/16/4/16/:4 1 Argon  0,5 65 43 21 44
Neutral 0,6 4:/16/4/16/:4 3 Argon  0,6 74 53 15 44
Neutral 0,6 4:/14/4/14/:4 3 Argon  0,6 74 53 15 40
Neutral 0,7 4:/12/4/12/:4 3 Argon  0,7 74 53 15 36
Neutral 0,8 4:/10/4/10/:4 3 Argon  0,8 74 53 15 32



LT = Lichttransmissionsgrad(Transmission- das durchlassen von Licht)


G-Wert = Gesamtenergiedurchlassgrad

LR- Lichtreflektionsgrad (ist das zurückwerfen von Strahlung (Spiegeleffekt)



Beschichtungsarten:

Niedrig E 1.0 (Low-Emissivity = sehr niedrige Emissivität = sehr niedrige Wärmeabstrahlung)

Niedrig E 1.0 (Low-Emissivity = sehr niedrige Emissivität = sehr niedrige Wärmeabstrahlung)

Verbesserter Randverbund im 3-fach Isolierglas

Die so “warme Kante” ist ein thermisch getrennter Randverbund in einer Isolierverglasung.

Seit einiger Zeit gibt es zu den gewöhnlichen Randverbünden Alu neue thermisch getrennte Abstandhalter- genannt Warme Kante-.Diese bestehen aus Kunststoff oder Edelstahl.

Diese Materialien leiten Wärme deutlich schwächer – eine “warme Kante” verbessert auch den U-Wert der Isolierverglasung (Ug), und zwar um 0,1 W/(m2K), bezogen auf die Prüfkörpergröße eines flügeligen Fensters mit einer Größe von 1230 mm x 1480 mm.

Wärmedämmung und Energieeffizienz sind heutzutage sehr wichtige Faktoren im Hausbau: Im Zuge des Klimawandels verschärft die Energiesparverordnung (EnEv) die Richtlinien von Jahr zu Jahr.

Funktionsgläser

Isolierglas

Mehrscheibenisolierglas ohne Wärmedämmung zu Renovation oder Reparatur

Wärmedämmglas

Mehrscheibenisolierglas mit erhöhtem Wärmedämmkoeffizient

Schallschutzglas

Verringerung von Umgebungslärm durch Verglasung

Sonnenschutzglas

zur Vermeidung sommerlicher Überhitzung

Sicherheitsverglasung

Schutz gegen Einbruch, Dach- oder Absturzsichernde Verglasungen

TOLERANZEN

Zulässigkeiten für die visuelle Qualität von Glas für das Bauwesen

Tabelle aufgestellt für Floatglas, ESG, TVG, VG, VSG, jeweils beschichtet oder unbeschichtet

sowie deren Kombination zu Zweischeiben-Isolierglas

Zone Zulässig sind pro Einheit:



F

Außenliegende flache Randbeschädigungen bzw. Muscheln, die die Festigkeit des Glases

nicht beeinträchtigen und die Randverbundbreite nicht überschreiten.

Innenliegende Muscheln ohne lose Scherben, die durch Dichtungsmasse ausgefüllt sind.

Punkt- und flächenförmige Rückstände sowie Kratzer uneingeschränkt.



R

Einschlüsse, Blasen, Punkte, Flecken etc.:

Scheibenfläche ≤ 1 m2 max. 4 Stück à < 3 mm ø

Scheibenfläche > 1 m2 max. 1 Stück à < 3 mm ø je umlaufende Kantenlänge

Rückstände (punktförmig) im Scheibenzwischenraum (SZR):

Scheibenfläche ≤ 1 m2 max. 4 Stück à < 3 mm ø

Scheibenfläche > 1 m2 max. 1 Stück à < 3 mm ø je umlaufende Kantenlänge

Rückstände (flächenförmig) im SZR: max. 1 Stück ≤ 3 cm2

Kratzer: Summe der Einzellängen: max. 90 mm – Einzellänge: max. 30 mm

Haarkratzer: nicht gehäuft erlaubt



H

Einschlüsse, Blasen, Punkte, Flecken etc.:

Scheibenfläche ≤ 1 m2 max. 2 Stück à < 2 mm ø

1 m2 < Scheibenfläche ≤ 2 m2 max. 3 Stück à < 2 mm ø

Scheibenfläche > 2 m2 max. 5 Stück à < 2 mm ø

Kratzer: Summe der Einzellängen: max. 45 mm – Einzellänge: max. 15 mm

Haarkratzer: nicht gehäuft erlaubt



R + H

max. Anzahl der Zulässigkeiten wie in Zone R

Einschlüsse, Blasen, Punkte, Flecken etc. von 0,5 bis < 1,0 mm sind ohne Flächenbegrenzung zugelassen, außer bei Anhäufungen. Eine Anhäufung liegt vor, wenn mindestens 4 Einschlüsse, Blasen,

Punkte, Flecken etc. innerhalb einer Kreisfläche mit einem Durchmesser von ≤ 20 cm vorhanden



Hinweise:

Beanstandungen ≤ 0,5 mm werden nicht berücksichtigt. Vorhandene Störfelder (Hof) dürfen nicht

größer als 3 mm sein.



Sonderbedingung Strukturgläser:

Spiegelrohglas, Ornamentglas und Gussgläser unterliegen einem individuellem Herstellungsprozess. Kugel- oder linienförmige Einschlüsse und Bläschenbildung sind Ausdruck der charakteristischen Gütebeschaffenheit. Strukturabweichungen infolge von Walzenwechsel und Musterversatz sind nicht immer auszuschließen und damit nicht reklamationsfähig.

Verarbeitung zu Einscheibensicherheitsglas(ESG):

Bedingt durch den Härtungsprozess ist eine chemische und mechanische Veränderung der Oberflächenbeschaffenheit – z.B. Pünktchenbildung und Reflektionsveränderung – in der jeweiligen Glasart nicht zu vermeiden.

Zulässigkeiten für Dreifach-Wärmedämmglas, Verbundglas (VG) und Verbundsicherheitsglas (VSG):
Die Zulässigkeiten der Zone R und H erhöhen sich in der Häufigkeit je zusätzlicher Glaseinheit und

je Verbundglaseinheit um 25 % der oben genannten Werte. Das Ergebnis wird stets aufgerundet



F = Falzzone

Breite 18 mm

(mit Ausnahme von mechanischen

Kantenbeschädigungen keine Einschränkungen)





R = Randzone

Fläche 10 % der jeweiligen lichten

Breiten- und Höhenmaße

(weniger strenge Beurteilung)





H = Hauptzone

(strengste Beurteilung)

LAGERUNG / PFLEGE

  • Grundsätzliche Forderungen
    Der Randverbund darf nicht beschädigt werden. Sein Schutz ist unbedingte Voraussetzung für die Aufrechterhaltung der Funktion. Sämtliche schädigenden Einflüsse sind zu vermeiden. Dies gilt ab dem Tag der Lieferung für Lagerung-
    Schädigende Einflüsse können u. a. sein:
    . Andauernde Wasserbildung
    auf dem Randverbund
    . UV-Strahlung
    . Außerplanmäßige
    mechanische Spannungen
    . Unverträgliche Materialien
    . Extreme Temperaturen.
  • Generell ist Mehrscheiben-Isolierglas
    am Bau vor schädigenden chemischen oder physikalischen Ein wirkungen zu schützen.
    Mehrscheiben-Isoliergläser sind im
    Freien vor länger anhaltender Feuchtigkeit oder Sonneneinstrahlung
    durch eine geeignete, vollständige
    Abdeckung zu schützen.
  • Transport
    Üblich ist der Transport auf Gestellen oder mit Kisten.
    Die Lagerung oder das Abstellen darf
    nur in vertikaler Lage erfolgen.
  • Generell ist Mehrscheiben-Isolierglas am Bau vor schädigenden chemischen oder physikalischen Einwirkungen zu schützen.
    Mehrscheiben-Isoliergläser sind im Freien vor länger anhaltender Feuchtigkeit oder Sonneneinstrahlung
    durch eine geeignete, vollständige
    Abdeckung zu schützen

PLANUNG / STATIK





Haben Sie eine statische Frage oder brauchen Sie Hilfe bei der Glaswahl?

Kontaktieren Sie uns, wir sind Ihnen gerne behilflich.

Dreifachisolierglas mit Ornament

This image has an empty alt attribute; its file name is isolierglas-3-fach-strukturglas_1_3.png

Das dreifache Isolierglas besteht aus einer beschichteten Glasscheibe, einem mit Gas gefüllten Scheibenzwischenraum, einer zweiten Glasscheibe, noch einem Scheibenzwischenraum und der dritten Glasscheibe. Eine Scheibe kann gegen eine Ornamentscheibe getauscht werden. Das ist in der Regel die Aussen- oder Mittelscheibe. Ornament- und Gussgläser sind Strukturgläser mit unterschiedlichen Strukturen. Sie gibt es in verschiedenen Dicken und Abmessungen. Die Palette ist vielfältig und wird ständig erweitert. Einige altbekannte Typen werden vom Markt und neu kommt dazu.

Beschichtungen
Um die Oberflächen der Gläser eines Mehrscheiben-Isolierglases nicht zu verwechseln, helfen Positionenbezeichnungen. Für ein Dreifach-Isolierglas lautet das:

  • Pos. 1 = Außenseite Außenscheibe
  • Pos. 2 = Innenseite Außenscheibe (zum SZR 1 hin) beschichtet
  • Pos. 3 = Außenseite Mittelscheibe (zum SZR 1 hin)
  • Pos. 4 = Innenseite Mittelscheibe ( zum SZR 2 hin)
  • Pos. 5 = Innenseite (Innenscheibe) zum SZR 2 hin beschichtet
  • Pos.6 = Aussenseite ( Innenscheibe )

Dem Scheibenzwischenraum zugewandten Glasoberflächen (Pos. 2 und Pos.5) sind in den meisten Kombinationen mit funktionalen Beschichtungen versehen. Wärmeschutz mit Beschichtungen dienen der Reduzierung des Wärmeverlustes (U-Wert) und einer Erhöhung der solaren Gewinne.

Beschichtung Typen:

Low E 1.0 (Low-Emissivity = sehr niedrige Emissivität = sehr niedrige Wärmeabstrahlung)

Low E 1.1 (Low-Emissivity = niedrige Emissivität = niedrige Wärmeabstrahlung)

Die Glasscheiben sind wählbar zwischen Floatglas (Normalglas), Einscheibensicherheitsglas (ESG) und drei verschiedenen Verbundsicherheitsglas-Typen (VSG).

Diese VSG-Typen bestehen aus entweder zwei mit einer Folie verbundenen FloatglasscheibenESG (Einscheibensicherheits-) Glasscheiben, oder TVG (Teilvorgespannte-) Glasscheiben.

Die Scheibenzwischenräume sind mit Gas gefüllt, (wählbar zwischen LuftArgon und Krypton) welches die Wärme im inneren daran hindert auszubrechen.Der Scheibenzwischenraum ( SZR) ist ein Abstandhalter zwischen den Scheiben, welcher im Standard aus Alu besteht. Bei 3-fach Isolierglas wird dringend hinsichtlich der thermischen Gegebenheiten empfohlen eine warme Kante einzusetzen. Zwei der drei Glasscheiben sind beschichtet. Es ist Ihnen selbst überlassen, ob Sie eine Wärmeschutzbeschichtung oder eine Sonnenschutzbeschichtung nehmen möchten und wie hoch die Sicherheitsglaseigenschaft sein soll.Da 3-fach Isolierglas höher thermisch belastet ist, machte es sich in einigen Kombinationen erforderlich, die Mittelscheibe oder auch die Aussenscheibe ( Sonnenschutz) in Einscheibensicherheitsglas ( ESG) auszuführen. Hochwertige Glaskombinationen in 3-facher Ausführung werden in der neuen Glasarchitektur im häufiger im absturzgesicherten Bereich wie auch in Dachverglasungen eingesetzt. Hier gibt es Normen und Richtlinien zu beachten.Die Palette der Möglichkeiten in der Auswahl von Kombinationen ist immer vorab zum Bauprojekt auf entsprechende Normen bauseits zu prüfen. Empfehlungen können wir Ihnen gerne geben, statische Nachweis müssen bauseits geführt werden.

Auch die Auswahl der Optik ist Ihnen überlassen. Ob klar, satiniert (matt) oder getönt: Wir fertigen Ihr Isolierglas nach Maß für Sie an.

Das dreifache Isolierglas besteht aus einer Glasscheibe, einem mit Gas gefüllten Scheibenzwischenraum, einer zweiten Glasscheibe, noch einem Scheibenzwischenraum und der dritten Glasscheibe die aus Ornamentglas besteht.

Die Glasscheiben sind wählbar zwischen Floatglas (Normalglas), Einscheibensicherheitsglas (ESG) und drei verschiedenen Verbundsicherheitsglas-Typen (VSG).

Die innere Ornamentglasscheibe ist wählbar zwischen Ornament-Floatglas, Ornament-ESG und ebenfalls aus einer der drei verschiedenen Ornament-VSG-Typen.

Diese VSG-Typen bestehen aus entweder zwei mit einer Folie verbundenen FloatglasscheibenESG (Einscheibensicherheits-) Glasscheiben, oder TVG (Teilvorgespannte-) Glasscheiben.

Die Scheibenzwischenräume sind mit Gas gefüllt, (wählbar zwischen LuftArgon und Krypton) welches die Wärme im inneren daran hindert auszubrechen. Eine der drei Glasscheiben ist zu dem noch beschichtet. Es ist Ihnen selbst überlassen, ob Sie eine Wärmeschutzbeschichtung oder eine Sonnenschutzbeschichtung nehmen möchten und wie hoch der Schutz ist.

Auch die Auswahl der Optik ist Ihnen überlassen. Ob klar, satiniert (matt) oder getönt: Wir fertigen Ihr Isolierglas nach Maß für Sie an.

Beschichtung Typen:

Low E 1.0 (Low-Emissivity = niedrige Emissivität = niedrige Wärmeabstrahlung)

Low E 1.1 (Low-Emissivity = sehr niedrige Emissivität = sehr niedrige Wärmeabstrahlung)

Pilkington Activ

Titandioxid-Beschichtung auf der Außenseite reagiert auf den UV-Anteil im Tageslicht, dadurch wird eine photokatalytische Reaktion in Gang gesetzt. Organische Verschmutzungen und Schmutzpartikel lösen sich vom Glas. – Selbstreinigung

Kombinationen mit Sonnenschutzglas sind möglich – dann aber muss die Mittelscheibe die Strukturscheibe sein. Nur in schwachen Strukturtiefen ausführbar.

Stopsol classic klar

Sonnenschutz-beschichtung für Gegenden mit starker Sonneneinstrahlung. Brilliant und kratzfest.

Stopsol classic bronze

Sonnenschutz-beschichtung, leicht bernsteinfarbene Reflexe, Reflexion wird durch Bronze Farbton beeinflusst.

Stopsol supersilver klar

Sonnenschutz-Beschichtung mit hoher Lichtdurchlässigkeit, verleiht dem Glas silberne Ästhetik, Reflexion wird durch den Hellen Charakter des Glases beeinflusst.

Stopsol supersilver dark blue

Sonnenschutz-beschichtung mit blauem Erscheinungsbild, folgt baulichen Trends, Reflexion wird durch den blauen Farbton beeinflusst.

Stopsol supersilver grau

Sonnenschutz-beschichtung, ist bei Architekten beliebt, dezent graue Ästhetik beeinflusst Reflexion.

SunGuard HS SN 70/37

Sonnenschutz-beschichtung lässt 70% Tageslicht und 37% solar Energie durch.

SunGuard HS SN 62/34

Sonnenschutz-beschichtung lässt 62% Tageslicht und 34% solar Energie durch.

SunGuard HS SN 51/28

Sonnenschutz-beschichtung lässt 51% Tageslicht und 28% solar Energie durch.

SunGuard HS SN 40/23

Sonnenschutz-beschichtung lässt 40% Tageslicht und 23% solar Energie durch.

SunGuard HS SNX 60/28

Sonnenschutz-beschichtung lässt 60% Tageslicht und 28% solar Energie durch.

SunGuard Solar Light Blue

Sonnenschutz-beschichtung in “neutral blau” lässt 47% Tageslicht und 38% solar Energie durch.

SunGuard Solar Royal Blue

Sonnenschutz-beschichtung in “dunkelblau” lässt 20% Tageslicht und 17% solar Energie durch.

SunGuard Solar Silver 08

Sonnenschutz-beschichtung in “Silber” lässt 8% Tageslicht und 7% solar Energie durch.

SunGuard Solar Silver 20

Sonnenschutz-beschichtung in “Silber” lässt 20% Tageslicht und 17% solar Energie durch.

SunGuard Solar Silver Grey 32

Sonnenschutz-beschichtung in “hellgrau” lässt 30% Tageslicht und 23% solar Energie durch.

Sonnenschutzglas

Herstellung

Das flüssige Floatglas wird langsam Abgekühlt. Dadurch wird das Glas sehr fest. Durch Beschichtung und/oder Einfärbung werden Sonnenstrahlen reflektiert bzw. absorbiert. Außerdem werden die durchschnittliche Temperaturen im Raum bei hoher Sonneneinstrahlung gesenkt.
Es gibt zwei Beschichtungsverfahren der Glases
Magnetron-Beschichtungsverfahren
Das Glas wird hauchdünn mit Edelmetalle beschichtet
Pyrolytisches-Beschichtungsverfahren
Es werden flüssige Metalloxide auf das heiße Glas gesprüht. Die Oxide brennen sich also quasi in die Glasoberfäche ein.


Einsatz

Sonnenschutzgläser gibt es in verschiedenen Größen und Variationen: farbneutral, farbig, reflektierend oder gebogen. Sie werden hauptsächlich als Fassadenverkleidungen genutzt.
Sinnvoll ist der Einbau von Sonnenschutzgläsern bei z.B.: Schaufenstern. Wenn also die freie Sicht wichtig ist und Blendschutz eine untergeordnete Rolle spielt. Dort wo man keine herkömmlichen Markisen anbringen kann oder darf bietet sich so ein Glas an.

Lärmschutzglas

Es handelt sich um eine besondere Art des Isolierglases. Lärmschutzglas wird für die Dämmung vom Lärm gebraucht. Dieses Glas reduziert in den Gebäuden den Geräuschpegel im ganzen Haus. Somit ist der Einsatz von Schallschutzglas nicht nur für Häuser in der Nähe von Flughäfen, sondern auch für Mehrfamilienhäuser oder Familienwohnungen zu gebrauchen.


Einsatz

Hauptsächlich wird das Glas in Fenster eingebaut damit in den Wohnungen oder den Büroräumen kein lauter Lärmpegel von außen einwirken oder aus den Gebäuden austreten kann.  Außerdem bieten Lärmschutzgläser hervorragende Wärmedämmeigenschaften.
