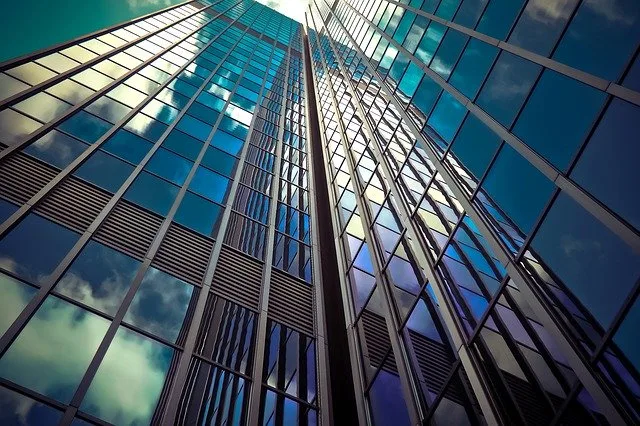

Isolierglas 3-fach mit Sonnen-/Wärmeschutz

Arten des 3-fach Sonnen-/Wärmeschutzglases

Sonnen-Wärmeschutzglas

Sicherheitsisolierglas mit Sonnen-Wärmeschutz

absturzsichernde Verglasung

Dachverglasung

Isolierglas mit VSG Farbfolien

Isolierglas mit Katzenklappe

Isolierglas mit Sprossen

Ganzglaspaneele

Ganzglasecken

Alarmglas mit Spinne

Stufensolierglas mit oder ohne UV Randverbund

Isolierglas Durchsichtig

Isolierglas satiniert

Isolierglas Getönt

Isolierglas Ornament

Isolierglas Drahtglas

Isolierglas Motiv

Isolierglas für Sauna

Vakuum Isolierglas

Isolierglas beheizbar E-Glas

Isolierglas mit Jalousie im SZR

WISSENSWERTES

WEITERVERARBEITUNG

BEARBEITUNG

Isolierglas bezeichnet ein Mehrscheiben-Isolierglas, das eine komplexe und funktionelle Verglasungseinheit. Es besteht aus mindestens zwei Glasscheiben, die durch einen hermetisch abgeschlossenen Scheibenzwischenraum (SZR, auch LZR – genannt), getrennt sind und nur durch den Randverbund zusammen werden. Die Isolierverglasung wird in vor allem in Fenstern und Türen eingesetzt. Je nach statischen Erfordernissen können für die Scheiben Floatglas, teilvorgespanntes Glas (TVG)und Einscheibensicherheitsglas (ESG) bzw. Verbundsicherheitsgläser (VSG) zum Einsatz kommen. Über hinaus hinaus unterscheidet man nach der Zahl der Glasscheiben zwischen 2-fach und 3-fach Isolierverglasungen. Im Ziel auf die Anforderungen der Energiesparverordnung (EnEV) nimmt Sie eine immer höhere Stelle ein. Sonnen-Wärmeschutzverglasung dienen der Reduzierung von Sonnenergie  Ein Sonnenschutzglas  ist ein spezielles Flachglas, das eine zu starke Sonneneinstrahlung in den Raum und damit eine übermäßige Aufheizung der Raumluft vermindert.



mit verschiedenen Austauschgläsern möglich.

z.B.

  • Weissglas/Optiwhite
  • Farbglas
  • Satiniertem/mattiertem Glas
  • Guss- und Ornamentgläsern
  • Drahtgläsern
  • Leuchtglas
  • Einscheibensicherheitsglas (ESG) mit und ohne Heat-Soak Test
  • Teilvorgespanntem Glas (TVG)
  • Verbundsicherheitsglas (VSG)
  • Verbundsicherheitsglas (VSG aus ESG)
  • Verbundsicherheitsglas (VSG aus TVG)
  • VSG mit Schallschutzfolien



 Funktionsisolierglas:

  • Stufenisolierglas mit oder ohne UV Randverbund
  • Dachverglasungen
  • Terrassenverglasungen
  • absturzsichernde Verglasungen
  • Ganzglasecken
  • Alarmisolierglas  mit Spinne
  • Isolierglas mit VSG Farbfolien
  • Isolierglas mit Katzenklappen
  • Isolierglas mit innenliegenden Sprossen
  • Glaspaneele
  • gebogenes Isolierglas
  • Brandschutzglasisolierglas
  • Isolierglas beheizbar E-Glas
  • Isolierglas mit innenliegenden Jalousien im SZR

VERWENDUNGSBEISPIELE

Einsatzbereiche:

Fenster, Wintergärten, Dachverglasung, Fassaden, Haustüren, Panzerverglasungen, Brandschutzverglasung,



Isolierglas

EIGENSCHAFTEN

Was versteht man unter Sonnenschutzglas?

Vor allem im Sommer soll Sonnenschutzglas das Aufheizen der Räume hinter verglasten Flächen verhindern oder zumindest verzögern. Es hat eine relativ hohe Durchlässigkeit für den sichtbaren Bereich des Lichtes bei gleichzeitiger geringer Transmission der wärmewirksamen Sonnenstrahlung.

 Es wird vorrangig im Bereich Fassaden, Wintergarten- oder Dachbereich eingesetzt. Eine hohe Lichttransmission der Verglasung schafft im Rauminneren eine extrem helle Atmosphäre; die ausgezeichneten g-Werte (Gesamtenergiedurchlassgrad) gewährleisten ein höchstes Wohlkomfortgefühl. Im Hochsommer bleiben die Innenraum-Temperaturen angenehm, in kalten Monaten bewirkt die Dämmung eine sehr gute Isolierung nach außen.

Vereinfacht ausgedrückt bedeutet dies, dass umso höher der Lichttransmissionswert ist, desto mehr Licht von außen in den Raum dringt. Die Angabe erfolgt in % und kann durch Glasdicken Glasreflexion oder Glasbeschichtungen verringert werden.



Sonnenschutzglas

Heizkosten und ersparnis Klimaschutz

Fensterflächen nutzen die kostenlose Sonnenenergie zur Erwärmung des Raums – direkt und ohne weitere Technik. Die einfachste Nutzung von erneuerbaren Energien.

Die Wärmedämmverglasung lässt viel solare Infrarotstrahlung in den Raum und dämmt gleichzeitig die daraus entstehende Wärme. Einfachverglasungen oder unbeschichtete Isoliergläser wirken dem entgegen und verschwenden dadurch viel wertvolle Energie. Mit Wärmedämmglas wird ein großer Teil zum Klimaschutz.

Bei Wärmedämmverglasungen und ihre Kombinationen muss mindestens eine Scheibe eine besondere Edelmetallbeschichtung aufweisen.

Der Scheibenzwischenraum (genannt SZR) ist der Abstandhalter zwischen beiden Scheiben. Dieser kann in Alu, Stahl oder Edelstahl ausgeführt werden.

Die umgangssprachlich genannte warme Kante besteht aus Stahl oder Edelstahl und kann in verschiedenen Farben hergestellt werden. Die handelsüblichen Standardfarben sind schwarz und grau.

Der heute als Standard geltender Randverbund von Isolierglas besteht aus einem mit Trocknungsmittel gefüllten Abstandhalter, einer Primärdichtung aus Butyl und einer sekundären Versiegelung mit Dichtstoff. Es darf weder Feuchtigkeit noch Gas entweichen.

Die Wärmeschutzverordnung zum Einbau oder die Renovierung von Gebäuden ist Glas mit einem hohen Ug-Wert. Dazu gibt es baurechtliche DIN Normen und Vorgaben, die wichtig bei speziellen Förderungen von Fenstern zu beachten sind. Dazu muss immer mindestens eine Scheibe beschichtet sein. Ein höherer Ug-Wert kann durch eine Gasfüllung im SZR mit den Edelgasen Argon/ Krypton oder gemischt werden. Zum 2-fach Isolierglas gibt es das 3-fach Isolierglas. Dieses besteht aus drei Scheiben mit mindestens zwei edelmetallbeschichteten Scheiben, jeweils zwei SZRes (vorrangig warme Kante) und einer oder zwei Gasfüllungen. (Argon/Krypton)

Dreifach-Verglasungen (Klimaverglasungen)sind besonders wärmedämmend und gelten als Baustandard im modernen, energiesparenden Neubau vor allem in Passivhäusern.

Passender Sonnenschutz – Vorteile und Gestaltungsmöglichkeiten

  • Geringe Raumaufheizung im Sommer
  • Hohe Lichtdurchlässigkeit und optimale Nutzung des Tageslichts
  • Vielfältige Gestaltungsmöglichkeit durch unterschiedliche Variationen von Sonnenschutzschichten hinsichtlich Reflektionsverhalten.
  • Kombinationen mit Schall- und Sicherheitsglas möglich

Undichte Fenster kann zu einem hohen Wärmeverlust führen. Die Verwendung von modernen und hocheffizienten Isolierglas kann zur Energieverschwendung Verbesserung beitragen und kann Heizkosten sparen.

Man unterscheidet nach der Zahl der Glasscheiben zwischen 2-fach und 3-fach Isolierverglasungen. Im Hinblick auf die Anforderungen der Energiesparordnung (Enev) nehmen Sie eine immer höhere Stelle ein.

Je nach Bedarf bietet Isolierglas Eigenschaften wie Wärme-, Sonnen-, Schall- und Einbruchsschutz. Isolierglas ist ein vielfältiges Produkt das im architektonischen Bereich immer mehr Anklang findet. Besonders im Bereich Dach, Fassade oder auch im Designbereich ersetzt Isolierglas immer mehr alte Strukturen und lässt neue Möglichkeiten entstehen.

TECHNISCHE DATEN

Isolierglas 3-fach Aufbau

2-fach Isolierglas mit Beschichtung

Um die Oberflächen der Gläser eines Mehrscheiben-Isolierglases nicht zu verwechseln, helfen Positionsbezeichnungen.

3-fach Sonnen/Wärmeschutzsolierglas

  • Pos. 1 = Außenseite Außenscheibe klar
  • Pos. 2 = Innenseite Außenscheibe (zum SZR 1 hin) beschichtet SUN
  • Pos. 3 = Außenseite klar Mittelscheibe (zum SZR 1 hin)
  • Pos. 4 = Innenseite klar Mittelscheibe (zum SZR 2 hin)
  • Pos. 5 = Innenseite (Innenscheibe) zum SZR 2 hin beschichtet Wärmeschutz
  • Pos.6 = Aussenseite klar Innenscheibe

Bei Sonnenschutzaufbauten besteht die Möglichkeit bei Hartcoatings ( Hartbeschichtung) die Sonnenschutzschicht auf Pos.1 oder 2 auszuführen. Da diese unbeschichtet sind muss dann die mittlere Scheibe mit einer Wärmeschutzbeschichtung versehen werden. Wir empfehlen hier unbedingt vorgespannte Scheiben (ESG) zu verwenden.

Ein Sonnenschutzglas ist ein spezielles Flachglas, das die Sonneneinstrahlung in der Gebäudeinnere vermindert, damit sich der Raum nicht zu stark aufheizt. Denn je größer die verglaste Fläche, desto größer ist die Wirkung der Sonneneinstrahlung im Rauminneren.

Die Nachteile  einer Sonnenschutzschicht:

Durch die konstante Reflexion kann sich die Gebäudehülle nicht an Veränderungen des Klimas – Tag zu Nacht, Sommer zu Winter – anpassen. Dies führt insbesondere im Winter zum Verlust von Tageslicht im Innenraum.

Auswahl von Sonnenschutzschichten

Stopsol-  mit pyrolytischer Beschichtung für verstärkten Sonnenschutz

Diese Form von entsprechender Zahl an notwendigen Hartbeschichtung ist einzeln wie auch im Isolierglas. Die Beschichtung ist witterungsbeständig, besitzt aber keine Wärmeschutzfunktion und muss so immer mit Beschichtungsscheiben Lowé im Isolierglas ergänzt werden.

Zwei in Einem – Sonnenschutz und Wärmedämmung

Durch die spezielle Magnetron-Beschichtung lassen sich Schichtpakete mit hoher Selektivität. Combi Beschichtungen zeichnen sich durch einen guten Sonnenschutz mit optimaler Wärmedämmung aus und sicher eine gleichzeitig hohe Lichttransmission. Vorteil ist die große Leistungsfähigkeit in der Lichttransmission im Verhältnis zum Gesamtenergiedurchlassgrad.

GUARDIAN’s SunGuard HD Produkte setzen einen neuen Standard für magnetron-beschichtete Sonnenschutzgläser. Die neue High Durable Serie bietet technische Eigenschaften und eine optische Qualität wie sie üblicherweise nur mit Vakuum-Beschichtungen erreichbar sind. Gleichzeitig eröffnen sich Verarbeitungs- und Anwendungsmöglichkeiten, die man bisher nur von pyrolithischen, sogenannten HardCoatings kennt. Die Beständigkeit dieser Beschichtung erlaubt sogar den Einsatz als Einfachverglasung, wenn die beschichtete Oberfläche dem Gebäude zugewandt ist.

Stopsol classic klar

Sonnenschutzbeschichtung für Gegenden mit starker Sonneneinstrahlung. Brilliant und kratzfest.

Stopsol classic bronze

Sonnenschutzbeschichtung, leicht bernsteinfarbene Reflexe, Reflexion wird durch Bronze Farbton beeinflusst.

Stopsol supersilver klar

Sonnenschutzbeschichtung mit hoher Lichtdurchlässigkeit, verleiht dem Glas silberne Ästhetik, Reflexion wird durch den Hellen Charakter des Glases beeinflusst.

Stopsol supersilver dark blue

Sonnenschutzbeschichtung mit blauem Erscheinungsbild, folgt baulichen Trends, Reflexion wird durch den blauen Farbton beeinflusst.

Stopsol supersilver grau

Sonnenschutzbeschichtung, ist bei Architekten beliebt, dezent graue Ästhetik beeinflusst Reflexion.



SunGuard HS SN 70/37

Sonnenschutz-beschichtung lässt 70% Tageslicht und 37% solar Energie durch.

SunGuard HS SN 51(vorher 51/28)

Sonnenschutz-beschichtung lässt 51% Tageslicht und 28% solar Energie durch.

SunGuard HS SN 40/23 ( nur auf Anfrage)

Sonnenschutz-beschichtung lässt 40% Tageslicht und 23% solar Energie durch.

SunGuard HS SNX 60 (vorher 60/28)

Sonnenschutzbeschichtung lässt 60% Tageslicht und 28% solar Energie durch.

Infrastop Brilliant 66/33

Sonnenschutzbeschichtung lässt 66% Tageslicht und 33% solar Energie durch.

Infrastop Blau 50/27

Sonnenschutzbeschichtung lässt 50% Tageslicht und 27% solar Energie durch.

SunGuard Solar HD Royal Blue 20

Sonnenschutzbeschichtung in “dunkelblau” lässt 20% Tageslicht und 17% solar Energie durch.

SunGuard Solar HD Silver 20

Sonnenschutzbeschichtung in “Silber” lässt 20% Tageslicht und 17% solar Energie durch.

SunGuard Solar HD Silver Grey 32

 Sonnenschutzbeschichtung in “hellgrau” lässt 30% Tageslicht und 23% solar Energie durch.

Achtung!!!! bei Sonnenschutzgläsern mit niedrigen Transmissions- und g-Werten kann es auf Grund der hohen Absorption (Aufnahme von Strahlung in Scheibe) notwendig wird Einscheibensicherheitsglas (ESG) zu verwenden.

Anwendungsgebiete:

  • Büro- und Wohngebäude mit ihrem hohen Bedarf an Tageslicht und konsequenter Nutzung der Sonnenenergie
  • Dachverglasungen mit starker Reflexion und hoher Absorption
  • Wintergärten
  • Beschichtetes Glas: Sonnenschutz- und Wärmedämmglas
  • Zweifach- und Dreifach-Iso
  • Fassadenverglasungen vor allem Süd – oder Westseite



Beschichtungsarten für Gegenscheiben

Lowé  1.0 (Low-Emissivität 1 = sehr niedrige Emissivität = sehr niedrige Wärmeabstrahlung)

Anwendungsgebiete:

  • Passivhäuser
  • Gebäude mit großen Glasanteil

Low E 1.1 (Low-Emissivität 3 = niedrige Emissivität = niedrige Wärmeabstrahlung)

Anwendungsgebiete:

  • Fenster und Türen
  • Dachverglasungen
  • Renovation und Erneuerung

Verbesserter Randverbund im 3-fach Isolierglas

Die so “warme Kante” ist ein thermisch getrennter Randverbund in einer Isolierverglasung.

Seit einiger Zeit gibt es zu den gewöhnlichen Randverbünden Alu neue thermisch getrennte Abstandhalter- genannt Warme Kante-.Diese bestehen aus Kunststoff oder Edelstahl.

Diese Materialien leiten Wärme deutlich schwächer – eine “warme Kante” verbessert auch den U-Wert der Isolierverglasung (Ug), und zwar um 0,1 W/(m2K), bezogen auf die Prüfkörpergröße eines flügeligen Fensters mit einer Größe von 1230 mm x 1480 mm.

Wärmedämmung und Energieeffizienz sind heutzutage sehr wichtige Faktoren im Hausbau: Im Zuge des Klimawandels verschärft die Energiesparverordnung (EnEv) die Richtlinien von Jahr zu Jahr.

Funktionsgläser

Isolierglas

Mehrscheibenisolierglas ohne Wärmedämmung zu Renovation oder Reparatur

Wärmedämmglas

Mehrscheibenisolierglas mit erhöhtem Wärmedämmkoeffizient

Schallschutzglas

Verringerung von Umgebungslärm durch Verglasung

Sonnenschutzglas

zur Vermeidung sommerlicher Überhitzung

Sicherheitsverglasung

Schutz gegen Einbruch, Dach- oder Absturzsichernde Verglasungen

TOLERANZEN

Zulässigkeiten für die visuelle Qualität von Glas für das Bauwesen

Tabelle für Floatglas, ESG, TVG, VG, VSG,

sowie deren Kombination zu Zweischeiben-Isolierglas

Zone Zulässig sind pro Einheit:



F

Außenliegende flache Randbeschädigungen bzw. Muscheln, die die Festigkeit des Glases

Nicht-Beeinträchtigen und die Randverbundbreite nicht.

Innenliegende Muscheln ohne verlieren Scherben, die durch Dichtungsmasse sind.

Punkt- und flächenförmige Sersen und Kratzer uneingeschränkt.



R

Einschlüsse, Blasen, Punkte, Flecken etc.:

Scheibenfläche bei 1 m2 max. 4 Stück & lt; 3 mm

Scheibenfläche > 1 m2 max. 1 Stück < 3 mm é je umlaufende Kantenlänge

(punktförmig) im Scheibenzwischenraum (SZR):

Scheibenfläche bei 1 m2 max. 4 Stück & lt; 3 mm

Scheibenfläche > 1 m2 max. 1 Stück < 3 mm é je umlaufende Kantenlänge

Sers (flächenförmig) im SZR: max. 1 Stück bei 3 cm2

Kratzer: Summe der Einzellängen: max. 90 mm – Einzellänge: max. 30 mm

Haarkratzer: nicht gehäuft erlaubt



H

Einschlüsse, Blasen, Punkte, Flecken etc.:

Scheibenfläche bei 1 m2 max. 2 Stück & lt; 2 mm

1 m2 < Scheibenfläche bei 2 m2 max. 3 Stück & lt; 2 mm

Scheibenfläche > 2 m2 max. 5 Stück & lt; 2 mm

Kratzer: Summe der Einzellängen: max. 45 mm – Einzellänge: max. 15 mm

Haarkratzer: nicht gehäuft erlaubt



R + H

Max. Anzahl der Zulässigkeiten wie in Zone R

Einschlüsse, Blasen, Punkte, Flecken etc. von 0,5 bis < 1,0 mm sind ohne Flächenbegrenzung zugelassen, außer bei Anhäufungen. Eine Anhäufung liegt vor, wenn mindestens 4 Einschlüsse, Blasen,

Punkte, Flecken etc. innerhalb einer Kreisfläche mit einem Durchmesser von 20 cm vorhanden



Hinweise:

Beanstandungen mit 0,5 mm wird nicht berücksichtigt. Vorhandene Störfelder (Hof) dürfen nicht

größer als 3 mm sein.





F = Falzzone

Breite 18 mm

(mit Ausnahme von mechanischen

Kantenbeschädigungen keine Einschränkungen)





R = Randzone

Fläche 10 % der jeweiligen lichten

Breiten- und Höhenmaße

(weniger strenge Beurteilung)





H = Hauptzone

(strengste Beurteilung)

LAGERUNG / PFLEGE

  • Grundsätzliche Forderungen
    Der Randverbund darf nicht beschädigt werden. Sein Schutz ist unbedingte Voraussetzung für die Aufrechterhaltung der Funktion. Sämtliche schädigenden Einflüsse sind zu vermeiden. Dies gilt ab dem Tag der Lieferung für Lagerung-
    Schädigende Einflüsse können u. a. sein:
    . Andauernde Wasserbildung
    auf dem Randverbund
    . UV-Strahlung
    . Außerplanmäßige
    mechanische Spannungen
    . Unverträgliche Materialien
    . Extreme Temperaturen.
  • Generell ist Mehrscheiben-Isolierglas
    am Bau vor schädigenden chemischen oder physikalischen Ein wirkungen zu schützen.
    Mehrscheiben-Isoliergläser sind im
    Freien vor länger anhaltender Feuchtigkeit oder Sonneneinstrahlung
    durch eine geeignete, vollständige
    Abdeckung zu schützen.
  • Transport
    Üblich ist der Transport auf Gestellen oder mit Kisten.
    Die Lagerung oder das Abstellen darf
    nur in vertikaler Lage erfolgen.
  • Generell ist Mehrscheiben-Isolierglas am Bau vor schädigenden chemischen oder physikalischen Einwirkungen zu schützen.
    Mehrscheiben-Isoliergläser sind im Freien vor länger anhaltender Feuchtigkeit oder Sonneneinstrahlung
    durch eine geeignete, vollständige
    Abdeckung zu schützen

PLANUNG / STATIK





Haben Sie eine statische Frage oder brauchen Sie Hilfe bei der Glaswahl?

Kontaktieren Sie uns, wir sind Ihnen gerne behilflich.
