Isolierglas 3-fach mit Wärmeschutz-Dachverglasung

3-fach Wärmeschutz-Dachverglasung

Dachverglasungen können mit verschiedenen Funktionen ausgeführt werden

Wärmeschutzglas 3-fach

Schall-Wärmeschutzglas 3-fach



Sonnen-Wärmeschutzglas 3-fach

Wärme-Sicherheitsisolierglas 3-fach

absturzsichernde Verglasung

Dachverglasung

Isolierglas mit VSG Farbfolien

Isolierglas mit Katzenklappe

Isolierglas mit Sprossen

Ganzglaspaneele

Ganzglasecken

Alarmglas mit Spinne

Stufensolierglas mit oder ohne UV Randverbund

Isolierglas Durchsichtig

Isolierglas satiniert

Isolierglas Getönt

Isolierglas Ornament

Isolierglas Drahtglas

Isolierglas Motiv

Isolierglas für Sauna

Vakuum Isolierglas

Isolierglas beheizbar E-Glas

Isolierglas mit Jalousie im SZR

WISSENSWERTES

WEITERVERARBEITUNG

BEARBEITUNG

Isolierglas bezeichnet ein Mehrscheiben-Isolierglas, das eine komplexe und funktionelle Verglasungseinheit. Es besteht aus mindestens zwei Glasscheiben, die durch einen hermetisch abgeschlossenen Scheibenzwischenraum (SZR, auch LZR – genannt), getrennt sind und nur durch den Randverbund zusammen werden. 3-fach Verglasungen werden vorrangig mit beschichteten Gläsern und einer Gasfüllung mit Edelgasen (Argon oder Krypton) ausgeführt. Damit ist man sehr gute Energiewerte. Diese Form der Isolierverglasung wird in vor allem in Fenstern und Türen und im Fassadenbau eingesetzt. Je nach statischen Erfordernissen können für die Scheiben Floatglas, teilvorgespanntes Glas (TVG)und Einscheibensicherheitsglas (ESG) bzw. Verbundsicherheitsgläser (VSG) zum Einsatz kommen. Im Ziel auf die Anforderungen der Energiesparverordnung (EnEV) nimmt die 3-fach Verglasung eine immer höhere Stelle ein.

Dachverglasungen sind in der heutigen Architektur nicht mehr wegzudenken. Der Wunsch nach mehr Licht und Wärme spielt hier eine herausragende Rolle. Kombinationsmöglichkeiten sind vielfältig und in fast allen Kombinationen möglich. Für Überkopf- (Dachverglasungen) sind wichtige Regeln und Vorgaben zu beachten.

mit verschiedenen Austauschgläsern möglich.

z.B.

  • Weissglas/Optiwhite
  • Farbglas
  • Satiniertem/mattiertem Glas
  • Guss- und Ornamentgläsern
  • Drahtgläsern
  • Leuchtglas
  • Einscheibensicherheitsglas (ESG) mit und ohne Heat-Soak Test
  • Teilvorgespanntem Glas (TVG)
  • Verbundsicherheitsglas (VSG)
  • Verbundsicherheitsglas (VSG aus ESG)
  • Verbundsicherheitsglas (VSG aus TVG)



 Funktionsisolierglas:

  • Stufenisolierglas mit oder ohne UV Randverbund
  • Dachverglasungen
  • Terrassenverglasungen
  • Alarmisolierglas  mit Spinne
  • Isolierglas mit VSG Farbfolien
  • gebogenes Isolierglas
  • Brandschutzisolierglas

VERWENDUNGSBEISPIELE



Einsatzbereiche:



Wintergärten, Dachverglasung,  Panzerverglasungen, Brandschutzverglasung, Gewächshäuser, Passivhäuser



Isolierglas

EIGENSCHAFTEN

Undichte Fenster kann zu einem hohen Wärmeverlust führen. Die Verwendung von modernen und hocheffizienten Isolierglas kann zur Energieverschwendung Verbesserung beitragen und kann Heizkosten sparen.

Man unterscheidet nach der Zahl der Glasscheiben zwischen 2-fach und 3-fach Isolierverglasungen. Im Hinblick auf die Anforderungen der Energiesparordnung (Enev) nehmen Sie eine immer höhere Stelle ein.

Je nach Bedarf bietet Isolierglas Eigenschaften wie Lärm-, Wärme- und Einbruchsschutz. Isolierglas ist ein vielfältiges Produkt das im architektonischen Bereich immer mehr Anklang findet. Besonders im Bereich Dach, Fassade oder auch im Designbereich ersetzt Isolierglas immer mehr alte Strukturen und lässt neue Möglichkeiten entstehen.

Dreifach-Isolierglas in der Praxis:

3-fach Isolierverglasung- was ist das?

Steht man vor der Entscheidung, neues Fenster zu kaufen und bestehen Spielräume bei der Einhaltung der z. B. EnEV-Kriterien, so wird man sich undeutsche Fragen, ob sich die Mehrkosten einer 3-fach Verglasung durch die verbundene höhere Heizkostenersparnis lohnt,oder ob man auf die günstigere 2-fach Verglasunggreift und etwas höhere Heizkosten in Kauf nimmt.

Das ist, das ist eine 3-fach Verglasung der Heizkosten deutlich senken kann: 600 Euro.

Demnach rentiert sich der Kauf einer 3-fach Verglasung in etwa nach 10 Jahren. Wird weniger Heizenergie verbraucht, so verlängert sich die Amortisationsdauer, wird mehr verbraucht, so verkürzt sich die Amortisationsdauer. Da eine 10-jährige Amortisation im Baubereich bereits als lukrativ eisern wird, empfehlen die Energie-Experten auf eine 3-fach Verglasung zu setzen. Dies ist auch aus Klimaschutzgründen zu empfehlen und auch bei zukünftigKosten für Gas oder Heizöl.

Expertenwissen: Dreifach Moderneverglasungen haben Ug-Werte zwischen 0,6 und 0,8 Watt/m2K. Als Faustregel vergoldet: verringert man den U-Wert um 0,1 W/m2K erspart ein das ca. 1,1 Liter Heizöl pro Quadratmeter und Heizperiode, wenn die Heiztagzahl bei 3.600 liegt (das ist der Durchschnittswert für Bestandsgebäude in Deutschland) und die Ölheizung 75 Prozent erreicht.



Was versteht man unter Überkopfverglasung?

Gebäude mit Überkopfverglasung als Dach sieht Mann immer öfter. Das hat gute Gründe: verglaste Flächen spenden Helligkeit und ein Kontakt zur Umwelt und Natur. Sie sind vielseitig, ästhetisch und sparen Energie durch natürliches Licht und moderne Isolierung.

Wenn Sie innovative und kreative Lösungen finden, sollten Sie alle Eigenschaften moderne Dachverglasung nutzen. Eine Dachverglasung ist eine ideale Lösung für Eigentümer, die traditionellen Designtechniken satt haben. Mit Hilfe eines solchen Designs können Sie das Erscheinungsbild eines Privathauses wiederbeleben und ihm ein besonderer Stil und einzigartige Luxus verleihen.

Viele Verbraucher haben Angst vor Dachverglasung, weil sie an ihrer Zuverlässigkeit, Festigkeit und Zweckmäßigkeit. wirklich ein hochwertiges Glas kann aber viele Jahre überdauern, ohne dass eine ständige Reparatur erforderlich ist.

Vielseitig und effizient sind verschiedene Kombinationen möglich. Bei Isolierglas ist die äußere Scheibe bei Überkopfverglasung entweder ein Floatglas oder ein randschichtgehärtetes Einscheiben-Sicherheitsglas (ESG), die innere ein Verbund-Sicherheitsglas (VSG). Die innere Scheibe muss die äußere im Bruchfall tragen. Bricht auch die innere Scheibe, muss die Resttragfähigkeit soweit halten, das genug Zeit für einen Austausch der Scheibe zu vorhanden ist. Vorrangig wird im Dachbereich Wärmeschutzglas wie auch zu Beschattungszwecken Sonnenschutzglas eingesetzt. Die Verwendung von ESG als Aussenscheibe ist empfehlenswert bei Gebieten mit erhöhtem Hagelschlag, bei Bundesländern wo ESG als Vorgabe vergoldet oder im Sonnenschutzbereich, bei krassen eingefärbten Gläsern auf Grund der hohen Absorption. Zudem muss ESG grundsätzlich in Verbindung mit Farbenglas, Stufen mit Emaillierung oder Lackierung werden. Die Innenscheibe des Isolierglases muss immer aus VSG mit mindestens 0,76 PVB Folie bestehen. Die Dicke ist wie bei der Aussenscheibe abhängig von Komponenten der TRLV.

TECHNISCHE DATEN

3-fach Isolierglas Dachverglasung

3-fach Isolierglas mit Beschichtung

Wärmedämmung – Nicht nur eine Frage von Zweifach- oder Dreifachverglasung. Der Hauptunterschied zwischen Fenstern mit Zweifach- und Dreifachverglasung liegt in der Wärmeeffizienz. Denn natürlich gilt grundsätzlich: Fenster mit drei Fensterscheiben bieten einen besseren Wärmeschutz als Fenster mit zwei Glasscheiben.

Das 3-fach Isolierglas besteht aus einer beschichteten Glasscheibe, ein mit Gas gefüllten Scheibenzwischenraum, einer zweiten Glasscheibe, noch ein Scheibenzwischenraum und der dritten Glasscheibe( beschichtet)

Um die Oberflächen der Gläser eines Mehrscheiben-Isolierglases nicht zu verwechseln, helfen Positionenbezeichnungen. Für ein Dreifach-Isolierglas lautet das:

Um die Oberflächen der Gläser eines Mehrscheiben-Isolierglases nicht zu verwechseln, helfen Positionenbezeichnungen. Für ein Dreifach-Isolierglas lautet das:

Pos. 1 = Außenseite Außenscheibe

Pos. 2 = Innenseite Außenscheibe (zum SZR 1 hin) beschichtet

Pos. 3 = Außenseite Mittelscheibe (zum SZR 1 hin)

Pos. 4 = Innenseite Mittelscheibe ( zum SZR 2 hin)

Pos. 5 = Innenseite (Innenscheibe) zum SZR 2 hin beschichtet

Pos.6 = Aussenseite ( Innenscheibe )

Dem Scheibenzwischenraum zugewandten Glasoberflächen (Pos. 2 und Pos.5) sind in den meisten Kombinationen mit funktionalen Beschichtungen versehen. Wärmeschutz mit Beschichtungen dienen der Reduzierung des Wärmeverlustes (U-Wert) und einer Erhöhung der solaren Gewinne.

Speziell bei Dreifach-Isolierverglasungen kann sich die mittlere Scheibe bei Sonnenstrahlung sehr stark  belasten. Es wird empfohlen die mittlere Scheibe in ESG oder TVG auszuführen, da diese eine höhere Temperaturwechselbeständigkeit besitzt und so ungleiche Temperaturen ausgleichen kann. Damit wird das Risiko eines thermischen Bruches auf das vielfache reduziert.

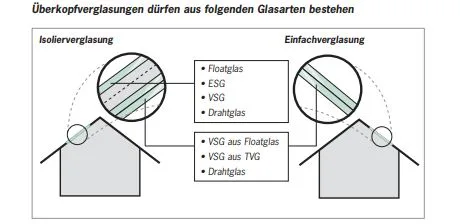

Auf was muss man bei einer Dach- Überkopfverglasung zu achten!

Planungshinweise

Gebäudeform, geografische Lage,Nutzungsart und die Gestaltung

In der Hochmaß die Ausführungsdetails. Einflussgrößen sind:

. Einbauhöhe in m ü.M.

. Gebäudehöhe

. Glasart

. Glasdimensionen

. Tragkonstruktion

. Windlast

. Schneelast

. Neigungswinkel der Verglasung

. Eigengewicht der Verglasung

. Energetische Anforderungen

. Sicherheit

. Randbedingungen für die Montage

(Zufahrtswege, Gerüst, Aufzugsmöglichkeit, etc.)

Schon in der Planung kann es zu häufig zu Fragen kommen:

  • Was für für eine Glasart  muss ich nehmen?
  • Wie werden die Scheiben gehalten?
  • Wie groß dürfen die Scheiben werden und welche Glasart und Glasdicke darf ich verwenden?
  • Benötige ich eine Statik!

Antworten die bei der Planung im Kleinen helfen können:

Lagerung:

  • Eine zweiseitige Lagerung ist bis zu einer Spannweite von 1,20 m und einem Seitenverhältnis 1:6 möglich
  • diese muss aber durchgehend linienförmig gelagert sein.
  • Bei einer vierseitigen Lagerung gibt es gemäß den TRLV keine Einschränkungen.
  • Die maximalen Abmessungen werden hier durch die Belastungen und produktionsbedingten Einschränkungen.
  • statische Empfehlungen können werden

Stufenisolierglas als Sonderform:

  • Stufendachverglasungen sind statisch als 2-seitig gelagert zu werten.
  • Stufen empfehlen wir mit Emaillierung oder Schwärzung abzudecken.
  • Randverbund bei Stufenisolierglas meisst mit UV Randverbund – gasdurchlässig – Verschlechterung des Ug Wertes.
  • Stirnseite der Stufe bei sichtbaren Kanten sollten poliert sein









Fazit:

Zur Bemessung der Glasscheiben sind bestimmte Vorgaben und Regeln zu beachten, die Sie gerne bei unseren Fachberatern erfragen können.

Dachverglasung selber bauen – einfach, wenn Sie die Grundprinzipien beachten

Selbstreinigung

Eine solche Schicht nutzt bei der Reinigung die Kräfte der Natur: Es verfügt über Beschichtung auf der Außenseite, die auf den UV-Anteil im Tageslicht reagiert, d. h. es wird eine photokatalytische Reaktion in Gang gesetzt, die organischen Verschmutzungen vom Glas löst. Wegen der hydrophilen (Wasser anziehenden) Eigenschaft der Beschichtung breitet sich Regenwasser als Film auf der Glasoberfläche aus, wodurch gelöste Schmutzpartikel entfernt werden.

Ergebnis: Die Fenster müssen deutlich seltener gereinigt werden und auf den Einsatz von chemischen Reinigungsmitteln kann der Umwelt zuliebe verzichtet werden. Selbst in Schönwetterperioden mit wenig oder kaum Regen lässt sich Pilkington Activ™ deutlich einfacher und schneller reinigen: Und bleibt doch einmal Schmutz haften, reicht meistens ein einfaches Abspülen mit Wasser ohne Abledern.

Vorteile

  • Selbstreinigende Eigenschaften reduzieren die Häufigkeit der manuellen Reinigung und spart Wasser
  • Funktioniert auch an bewölkten Tagen und nachts
  • Widerstandfähige Online-Beschichtung, die solange hält wie die Lebensdauer des Glases
  • Kann laminiert, vorgespannt, gebogen und mit einem Siebdruck versehen werden
  • Kann als monolithische Scheibe verwendet werden
  • Integrierbar in ein Isolierglas (Beschichtung auf Position 1) in Kombination mit einem Produkt aus der Pilkington Optitherm™-Produktpalette, um die Wärmedämmeigenschaften zu verbessen
  • Kombinierbar mit unseren Sonnenschutz- und Schallschutzprodukten
  • In unterschiedlichen Abmessungen (bis 3,21m x 6,00m) und Dicken (4, 6, 8 und 10mm) erhältlich

Hinweis:

Weiterverarbeitung am Bau muss Silikonfrei erfolgen

Dreifach-Isolierglas in der Praxis:

3-fach Isolierverglasung- das?

Steht man vor der Entscheidung, neues Fenster zu kaufen und bestehen Spielräume bei der Einhaltung der z. B. EnEV-Kriterien, so wird man sich undeutsche Fragen, ob sich die Mehrkosten einer 3-fach Verglasung durch die verbundene höhere Heizkostenersparnis lohnt,oder ob man auf die günstigere 2-fach Verglasunggreift und etwas höhere Heizkosten in Kauf nimmt.

Das ist, das ist eine 3-fach Verglasung der Heizkosten deutlich senken kann: 600 Euro.

Demnach rentiert sich der Kauf einer 3-fach Verglasung in etwa nach 10 Jahren. Wird weniger Heizenergie verbraucht, so verlängert sich die Amortisationsdauer, wird mehr verbraucht, so verkürzt sich die Amortisationsdauer. Da eine 10-jährige Amortisation im Baubereich bereits als lukrativ eisern wird, empfehlen die Energie-Experten auf eine 3-fach Verglasung zu setzen. Dies ist auch aus Klimaschutzgründen zu empfehlen und auch bei zukünftigKosten für Gas oder Heizöl.

Expertenwissen: Dreifach Moderneverglasungen haben Ug-Werte zwischen 0,6 und 0,8 Watt/m2K. Als Faustregel vergoldet: verringert man den U-Wert um 0,1 W/m2K erspart ein das ca. 1,1 Liter Heizöl pro Quadratmeter und Heizperiode, wenn die Heiztagzahl bei 3.600 liegt (das ist der Durchschnittswert für Bestandsgebäude in Deutschland) und die Ölheizung 75 Prozent erreicht.



aktuelle Berechnungen zu Wärmeschutzglas/dämmglas



Wärmedämmglas


Aufbau    Emissivität Gasart UG Wert  LT Wert  G-Wert Lr Dicke mm
Neutral 1,1 4/16/:4 3 Argon  1,1 82 64 12 24
Neutral 1,3 4/12/:4 3 Argon  1,3 82 64 12 20
Neutral 1,1 6/16/:6 3 Argon  1,1 80 63 12 28
Neutral 1,0 4/16/:4 1 Argon  1,0 76 56 15 24
Neutral 0,5 4:/12/4/12/:4 3 Krypton 0,5 74 53 15 36
Neutral 0,6 4:/10/4/10/:4 3 Krypton 0,6 74 53 15 32
Neutral 0,7 4:/8/4/8/:4 3 Krypton 0,7 74 53 15 28
Neutral 0,5 4:/16/4/16/:4 1 Argon  0,5 65 43 21 44
Neutral 0,6 4:/16/4/16/:4 3 Argon  0,6 74 53 15 44
Neutral 0,6 4:/14/4/14/:4 3 Argon  0,6 74 53 15 40
Neutral 0,7 4:/12/4/12/:4 3 Argon  0,7 74 53 15 36
Neutral 0,8 4:/10/4/10/:4 3 Argon  0,8 74 53 15 32



LT = Lichttransmissionsgrad(Transmission- das durchlassen von Licht)


G-Wert = Gesamtenergiedurchlassgrad

LR- Lichtreflektionsgrad (ist das zurückwerfen von Strahlung (Spiegeleffekt)



Beschichtungsarten:

Niedrig E 1.0 (Low-Emissivity = sehr niedrige Emissivität = sehr niedrige Wärmeabstrahlung)

Niedrig E 1.0 (Low-Emissivity = sehr niedrige Emissivität = sehr niedrige Wärmeabstrahlung)

Verbesserter Randverbund im 3-fach Isolierglas

Die so “warme Kante” ist ein thermisch getrennter Randverbund in einer Isolierverglasung.

Seit einiger Zeit gibt es zu den gewöhnlichen Randverbünden Alu neue thermisch getrennte Abstandhalter- genannt Warme Kante-.Diese bestehen aus Kunststoff oder Edelstahl.

Diese Materialien leiten Wärme deutlich schwächer – eine “warme Kante” verbessert auch den U-Wert der Isolierverglasung (Ug), und zwar um 0,1 W/(m2K), bezogen auf die Prüfkörpergröße eines flügeligen Fensters mit einer Größe von 1230 mm x 1480 mm.

Wärmedämmung und Energieeffizienz sind heutzutage sehr wichtige Faktoren im Hausbau: Im Zuge des Klimawandels verschärft die Energiesparverordnung (EnEv) die Richtlinien von Jahr zu Jahr.

Funktionsgläser

Isolierglas

Mehrscheibenisolierglas ohne Wärmedämmung zu Renovation oder Reparatur

Wärmedämmglas

Mehrscheibenisolierglas mit erhöhtem Wärmedämmkoeffizient

Schallschutzglas

Verringerung von Umgebungslärm durch Verglasung

Sonnenschutzglas

zur Vermeidung sommerlicher Überhitzung

Sicherheitsverglasung

Schutz gegen Einbruch, Dach- oder Absturzsichernde Verglasungen

TOLERANZEN

Zulässigkeiten für die visuelle Qualität von Glas für das Bauwesen

Tabelle aufgestellt für Floatglas, ESG, TVG, VG, VSG, jeweils beschichtet oder unbeschichtet

sowie deren Kombination zu Zweischeiben-Isolierglas

Zone Zulässig sind pro Einheit:



F

Außenliegende flache Randbeschädigungen bzw. Muscheln, die die Festigkeit des Glases

nicht beeinträchtigen und die Randverbundbreite nicht überschreiten.

Innenliegende Muscheln ohne lose Scherben, die durch Dichtungsmasse ausgefüllt sind.

Punkt- und flächenförmige Rückstände sowie Kratzer uneingeschränkt.



R

Einschlüsse, Blasen, Punkte, Flecken etc.:

Scheibenfläche ≤ 1 m2 max. 4 Stück à < 3 mm ø

Scheibenfläche > 1 m2 max. 1 Stück à < 3 mm ø je umlaufende Kantenlänge

Rückstände (punktförmig) im Scheibenzwischenraum (SZR):

Scheibenfläche ≤ 1 m2 max. 4 Stück à < 3 mm ø

Scheibenfläche > 1 m2 max. 1 Stück à < 3 mm ø je umlaufende Kantenlänge

Rückstände (flächenförmig) im SZR: max. 1 Stück ≤ 3 cm2

Kratzer: Summe der Einzellängen: max. 90 mm – Einzellänge: max. 30 mm

Haarkratzer: nicht gehäuft erlaubt



H

Einschlüsse, Blasen, Punkte, Flecken etc.:

Scheibenfläche ≤ 1 m2 max. 2 Stück à < 2 mm ø

1 m2 < Scheibenfläche ≤ 2 m2 max. 3 Stück à < 2 mm ø

Scheibenfläche > 2 m2 max. 5 Stück à < 2 mm ø

Kratzer: Summe der Einzellängen: max. 45 mm – Einzellänge: max. 15 mm

Haarkratzer: nicht gehäuft erlaubt



R + H

max. Anzahl der Zulässigkeiten wie in Zone R

Einschlüsse, Blasen, Punkte, Flecken etc. von 0,5 bis < 1,0 mm sind ohne Flächenbegrenzung zugelassen, außer bei Anhäufungen. Eine Anhäufung liegt vor, wenn mindestens 4 Einschlüsse, Blasen,

Punkte, Flecken etc. innerhalb einer Kreisfläche mit einem Durchmesser von ≤ 20 cm vorhanden



Hinweise:

Beanstandungen ≤ 0,5 mm werden nicht berücksichtigt. Vorhandene Störfelder (Hof) dürfen nicht

größer als 3 mm sein.



Zulässigkeiten für Dreifach-Wärmedämmglas, Verbundglas (VG) und Verbundsicherheitsglas (VSG):
Die Zulässigkeiten der Zone R und H erhöhen sich in der Häufigkeit je zusätzlicher Glaseinheit und

je Verbundglaseinheit um 25 % der oben genannten Werte. Das Ergebnis wird stets aufgerundet



F = Falzzone

Breite 18 mm

(mit Ausnahme von mechanischen

Kantenbeschädigungen keine Einschränkungen)





R = Randzone

Fläche 10 % der jeweiligen lichten

Breiten- und Höhenmaße

(weniger strenge Beurteilung)





H = Hauptzone

(strengste Beurteilung)

LAGERUNG / PFLEGE

  • Grundsätzliche Forderungen
    Der Randverbund darf nicht beschädigt werden. Sein Schutz ist unbedingte Voraussetzung für die Aufrechterhaltung der Funktion. Sämtliche schädigenden Einflüsse sind zu vermeiden. Dies gilt ab dem Tag der Lieferung für Lagerung-
    Schädigende Einflüsse können u. a. sein:
    . Andauernde Wasserbildung
    auf dem Randverbund
    . UV-Strahlung
    . Außerplanmäßige
    mechanische Spannungen
    . Unverträgliche Materialien
    . Extreme Temperaturen.
  • Generell ist Mehrscheiben-Isolierglas
    am Bau vor schädigenden chemischen oder physikalischen Ein wirkungen zu schützen.
    Mehrscheiben-Isoliergläser sind im
    Freien vor länger anhaltender Feuchtigkeit oder Sonneneinstrahlung
    durch eine geeignete, vollständige
    Abdeckung zu schützen.
  • Transport
    Üblich ist der Transport auf Gestellen oder mit Kisten.
    Die Lagerung oder das Abstellen darf
    nur in vertikaler Lage erfolgen.
  • Generell ist Mehrscheiben-Isolierglas am Bau vor schädigenden chemischen oder physikalischen Einwirkungen zu schützen.
    Mehrscheiben-Isoliergläser sind im Freien vor länger anhaltender Feuchtigkeit oder Sonneneinstrahlung
    durch eine geeignete, vollständige
    Abdeckung zu schützen

PLANUNG / STATIK





Haben Sie eine statische Frage oder brauchen Sie Hilfe bei der Glaswahl?

Kontaktieren Sie uns, wir sind Ihnen gerne behilflich.

Dreifach Isolierglas / Dachverglasung

Dachverglasungen sind heute nicht mehr aus der Modernen Architektur wegzudenken. Die Wünsche nach mehr Licht, die Einbeziehung der Natur oder auch energetische Aspekte geben hier Ausschlag für mehr Transparenz und Design. Dachverglasungen unterliegen höheren Beanspruchungsgruppen und werden in der TRLV geregelt. Diese Norm ist bei der Planung hinsittlich lineare oder punktförmiger Lagerung zu beachten. Hier werden Aufbauten geregelt, die im Dachbereich zulässig sind. Sollten Sie zu Fragen haben- melden Sie sich bei uns. Unsere Fachberater sind für Sie da.

Hinweise:

Technische Hinweise Isolierglas – unsere Empfehlungen entsprechend den Richtlinien der TRLV

Aufbauten in verschiedenen Kombinationen möglich
Bei Isolierglas ist die äußere Scheibe bei Überkopfverglasung entweder ein Floatglas oder ein randschichtgehärtetes Einscheiben-Sicherheitsglas (ESG), die innere ein Verbund-Sicherheitsglas (VSG). Die innere Scheibe muss die äußere im Bruchfall tragen. Bricht auch die innere Scheibe, muss sie eine Resttragfähigkeit, um genug Zeit für die Bemerken des Schadensfalls und zum Austauschen der Scheibe zu gewährleisten.
Vorrangig wird im Dachbereich Wärmeschutzglas wie auch zu Beschattungszwecken Sonnenschutzglas eingesetzt.
Die Verwendung von ESG als Aussenscheibe ist empfehlenswert bei Gebieten mit erhöhtem Hagelschlag, bei Bundesländern wo ESG als Vorgabe vergoldet oder im Sonnenschutzbereich, bei krassen eingefärbten Gläsern auf Grund der hohenAbsorption. Zudem muss ESG grundsätzlich in Verbindung mit Farbglas, Stufen mit Emailierung oder Lackierung werden. Die Innenscheibe des Isolierglases muss immer aus VSG mit mindestens 0,76 PVB Folie bestehen. Die Dicke ist wie bei der Aussenscheibe abhängig von Komponenten der TRLV
Lagerung:
Eine zweiseitige Lagerung ist bis zu einer Spannweite von 1,20 m und einem Seitenverhältnis 3:1 zulässig muss aber durchgehend linienförmig gelagert sein.
Bei einer vierseitigen Lagerung gibt es gemäß den TRLV keine Einschränkungen. Die maximalen Abmessungen werden hier durch die Belastungen und produktionsbedingten Einschränkungen vorgegeben.
Die Ermittlung der Glasdicke hängt von verschiedenen Faktoren ab:
Schneelast
Auflage
Breite/Höhe
Einbauort
Neigung
Einbauhöhe von Fussboden  gesehen
Eigenlasten des Glases sind mit zu berücksichtigen
Achtung!!!
Bearbeitungen wie z.B. Bohrungen/ Ausschnitte sind im Isolierglas- Dachbereich nicht möglich
Der Einsatz von Farbglas und Farbfolien ist nur in Kombination mit Aussenscheibe ESG möglich. Bei Herstellung mit Farbfolien muss raumseitig VSG aus TVG erwendet werden.
Bei Stufenisolierglas ( Äusser Scheibe länger) empfiehlt es sich Breitenkante zu polieren.
Der Randverbund bei Stufenisolierglas wird in der Regel in UV Silikon (nicht gasdicht- dafür UV beständig) ausgeführt. Achtung!!! Ug Wert verschlechtert sich auf Grund der Luftfüllung. Bei 3-fach Isolierglas wird die Mittelscheibe in ESG ausgeführt ( Bsp. ESG 6mm) . Der Scheibenzwischenraum sollte bei 3-fach Isolierglas nicht > 14mm ausgeführt werden.   Scheiben mit größeren Abmessungen bitte bei unseren Fachberatern anfragen Es handelt sich bei den Beispielen nur um eine Empfehlung und keine Statik. Diese muss eigenständig durch einen Baustatiker erbracht werden.
Fazit.
je breiter und länger die Scheibe ist, je dicker muss der Aufbau des Glases werden.




Das dreifache Isolierglas besteht aus einer beschichteten Glasscheibe, einem mit Gas gefüllten Scheibenzwischenraum, einer zweiten Glasscheibe, noch einem Scheibenzwischenraum und der dritten Glasscheibe( beschichtet).Bei Dachverglasung muss die Innenscheibe immer mind. in VSG 8 mit 0,76 PVB Folie ausgeführt werden.

Beschichtungen
Um die Oberflächen der Gläser eines Mehrscheiben-Isolierglases nicht zu verwechseln, helfen Positionsbezeichnungen. Für ein Dreifach-Isolierglas lauten diese:

  • Pos. 1 = Außenseite Außenscheibe
  • Pos. 2 = Innenseite Außenscheibe (zum SZR 1 hin) beschichtet
  • Pos. 3 = Außenseite Mittelscheibe (zum SZR 1 hin)
  • Pos. 4 = Innenseite Mittelscheibe ( zum SZR 2 hin)
  • Pos. 5 = Innenseite ( Innenscheibe) zum SZR 2 hin beschichtet
  • Pos.6 = Aussenseite ( Innenscheibe )

Dem Scheibenzwischenraum zugewandte Glasoberflächen (Pos. 2 und Pos.5) sind in den meisten Kombinationen mit funktionalen Beschichtungen versehen.Wärmeschutz mit Beschichtungen dienen der Reduzierung des Wärmeverlustes (U-Wert) und einer Erhöhung der solaren Gewinne.

Beschichtung Typen:

Low E 1.0 (Low-Emissivity = sehr niedrige Emissivität = sehr niedrige Wärmeabstrahlung)

Low E 1.1 (Low-Emissivity = niedrige Emissivität = niedrige Wärmeabstrahlung)

Die Glasscheiben sind wählbar zwischen Floatglas (Normalglas), Einscheibensicherheitsglas (ESG) und drei verschiedenen Verbundsicherheitsglas-Typen (VSG).

Diese VSG-Typen bestehen aus entweder zwei mit einer Folie verbundenen FloatglasscheibenESG (Einscheibensicherheits-) Glasscheiben, oder TVG (Teilvorgespannte-) Glasscheiben.

Die Scheibenzwischenräume sind mit Gas gefüllt, (wählbar zwischen LuftArgon und Krypton) welches die Wärme im inneren daran hindert auszubrechen.Der Scheibenzwischenraum ( SZR) ist ein Abstandhalter zwischen den Scheiben, welcher im Standard aus Alu besteht. Bei 3-fach Isolierglas wird dringend hinsichtlich der thermischen Gegebenheiten empfohlen eine warme Kante einzusetzen. Zwei der drei Glasscheiben sind beschichtet. Es ist Ihnen selbst überlassen, ob Sie eine Wärmeschutzbeschichtung oder eine Sonnenschutzbeschichtung nehmen möchten und wie hoch die Sicherheitsglaseigenschaft sein soll.Da 3-fach Isolierglas höher thermisch belastet ist, machte es sich in einigen Kombinationen erforderlich, die Mittelscheibe oder auch die Aussenscheibe ( Sonnenschutz) in Einscheibensicherheitsglas ( ESG) auszuführen. Hochwertige Glaskombinationen in 3-facher Ausführung werden in der neuen Glasarchitektur im häufiger im absturzgesicherten Bereich wie auch in Dachverglasungen eingesetzt. Hier gibt es Normen und Richtlinien zu beachten.Die Palette der Möglichkeiten in der Auswahl von Kombinationen ist immer vorab zum Bauprojekt auf entsprechende Normen bauseits zu prüfen. Empfehlungen können wir Ihnen gerne geben, statische Nachweis müssen bauseits geführt werden.

Auch die Auswahl der Optik ist Ihnen überlassen. Ob klar, satiniert (matt) oder getönt: Wir fertigen Ihr Isolierglas nach Maß für Sie an.
